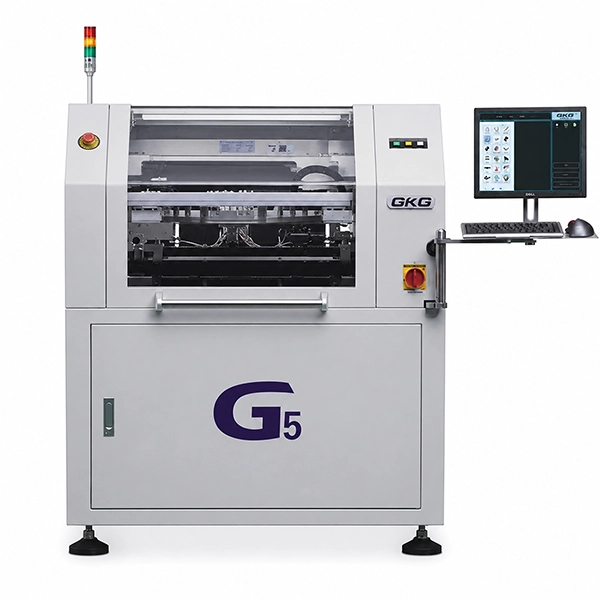

دستگاه چاپ اتوماتیک Solder Paste مدل GKG G5
دستگاه چاپ اتوماتیک Solder Paste مدل GKG G5
- چاپ تماماتوماتیک Solder Paste برای خطوط تولید SMT
- پشتیبانی استاندارد از PCB در ابعاد 50 × 50 تا 400 × 340 mm
- Repeat Position Accuracy برابر ±0.01 mm و Print Accuracy برابر ±0.025 mm
- Cycle Time کمتر از 8 ثانیه در شرایط اعلامشده
- مجهز به Vision System، سیستم تمیزکاری Dry/Wet/Vacuum و کنترل دقیق Squeegee
دستگاه چاپ اتوماتیک GKG-G5 – پرینتر Solder Paste خط SMT
دستگاه چاپ اتوماتیک خمیر قلع مدل GKG-G5
دستگاه GKG G5 یک Solder Paste Printer تماماتوماتیک برای چاپ دقیق و تکرارپذیر Solder Paste روی PCB در خطوط مونتاژ SMT است. این دستگاه با استفاده از Vision System، مکانیزم دقیق Alignment و کنترل حرکتی پایدار، موقعیت PCB و Stencil را پیش از چاپ تنظیم میکند تا کیفیت چاپ در تولید پیوسته حفظ شود.
GKG G5 در حالت استاندارد از PCB با ابعاد 50 × 50 تا 400 × 340 mm و ضخامت 0.4 تا 6 mm پشتیبانی میکند. Cycle Time کمتر از 8 ثانیه، Print Accuracy برابر ±0.025 mm و قابلیت تنظیم سرعت و فشار چاپ، این مدل را برای خطوط تولید با سرعت متوسط تا بالا و محصولاتی که به کنترل دقیق فرایند چاپ نیاز دارند مناسب میسازد.
دستگاه چاپ اتوماتیک Solder Paste مدل GKG G5 برای خط SMT
سیستم تمیزکاری زیر Stencil در سه حالت Dry، Wet و Vacuum قابل تنظیم است. همچنین امکان انتخاب جهت انتقال PCB، استفاده از Magnetic Pin و Support Block و تنظیم پارامترهای چاپ برای Recipeهای مختلف، Changeover میان محصولات را سادهتر میکند. طراحی جمعوجور دستگاه نیز امکان ادغام آن با Loader، Conveyor، Pick and Place، SPI و Reflow Oven را در یک خط SMT کامل فراهم میکند.
ویژگیهای کلیدی دستگاه چاپ اتوماتیک GKG-G5
Vision Alignment با دقت بالا
Vision System دستگاه با نورپردازی Ring Light و Coaxial Light برای شناسایی Fiducial Mark و تصحیح Alignment میان PCB و Stencil طراحی شده است. این سیستم از شکلهای متداول Mark مانند دایره، مربع، لوزی و Cross پشتیبانی میکند و به پایداری Print Accuracy کمک میکند.
Print Accuracy و تکرارپذیری مناسب
Repeat Position Accuracy برابر ±0.01 mm و Print Accuracy برابر ±0.025 mm، کنترل پایدار موقعیت چاپ را در تولید تکرارشونده فراهم میکند. این ویژگی برای PCBهای دارای Padهای ریز و پکیجهایی مانند QFN، BGA و CSP اهمیت دارد.
سیستم کنترل Squeegee
سرعت چاپ در بازه 10 تا 200 mm/s و فشار چاپ در بازه 0.5 تا 10 kg قابل تنظیم است. امکان استفاده از Squeegee Blade با زاویههای 45، 55 و 60 درجه، تنظیم فرایند را متناسب با نوع Solder Paste، Stencil و طراحی PCB ممکن میکند.
تمیزکاری اتوماتیک Stencil
سیستم Under-Stencil Cleaning از حالتهای Dry، Wet و Vacuum پشتیبانی میکند. اپراتور میتواند سرعت تمیزکاری، طول Cleaning Paper و میزان مصرف Cleaning Fluid را از طریق نرمافزار تنظیم کند تا باقیمانده Solder Paste از زیر Stencil پاک شود و گرفتگی Apertureها کاهش یابد.
پشتیبانی منعطف از PCB
دستگاه با Magnetic Pin، Support Block و Manual Up-Down Table عرضه میشود و از Top Clamping و Side Clamping پشتیبانی میکند. این مجموعه، تثبیت PCBهای مختلف را هنگام چاپ بهبود میدهد.
سازگاری با ابعاد مختلف Stencil Frame
GKG G5 از Stencil Frame در محدوده 470 × 370 تا 737 × 737 mm با ضخامت 20 تا 40 mm پشتیبانی میکند. Automatic Y-Direction Positioning نیز نصب و تنظیم Stencil را سادهتر میکند.
انتقال قابل تنظیم PCB
جهت انتقال میتواند بهصورت Left-to-Right، Right-to-Left یا ورود و خروج از یک سمت تنظیم شود. سرعت انتقال نامی 900 ± 40 mm/s است و حداکثر سرعت اعلامشده به 1500 mm/s میرسد.
Recipe Management و Changeover
پارامترهای چاپ، Cleaning و Alignment برای محصولات مختلف قابل تنظیم هستند. این قابلیت زمان آمادهسازی خط را در تولید متنوع کاهش داده و وابستگی نتیجه چاپ به تنظیمات دستی اپراتور را محدود میکند.
کاربردهای دستگاه چاپ اتوماتیک GKG-G5
خطوط مونتاژ SMT برای محصولات 3C و Consumer Electronics
بردهای تجهیزات مخابراتی و شبکه
PCBAهای Industrial Electronics
بردهای Automotive Electronics
تجهیزات الکترونیکی پزشکی، مشروط به Validation فرایند تولید
محصولات دارای پکیجهای ریز مانند QFN، BGA و CSP در محدوده فرایندی تأییدشده
مزایای استفاده دستگاه چاپ اتوماتیک خمیرقلع در خط تولید
- افزایش ثبات چاپ با Alignment مبتنی بر Vision System
- کاهش نوسان فرایند با کنترل نرمافزاری سرعت، فشار و فاصله Snap-Off
- کاهش توقفهای مرتبط با آلودگی Stencil از طریق Dry/Wet/Vacuum Cleaning
- تسهیل Changeover با ذخیره و فراخوانی پارامترهای هر محصول
- پشتیبانی از جهتهای مختلف Conveyor برای هماهنگی با چیدمان خط SMT
- کاهش وابستگی کیفیت چاپ به تنظیمات دستی اپراتور
- امکان ادغام با Loader، SPI، Pick and Place و Reflow Oven
مشخصات فنی دستگاه اتوماتیک چاپ پرینتر
| Specification | Value |
| Model | GKG G5 |
| Machine Type | Fully Automatic Solder Paste Printer |
| Repeat Position Accuracy | ±0.01 mm |
| Print Accuracy | ±0.025 mm |
| Cycle Time | Less than 8 s |
| Standard PCB Size | 50 × 50 to 400 × 340 mm |
| Optional PCB Size | Up to 530 × 340 mm |
| PCB Thickness | 0.4 to 6 mm |
| Maximum PCB Weight | 3 kg |
| Print Speed | 10 to 200 mm/s |
| Print Pressure | 0.5 to 10 kg |
| Snap-Off Distance | 0 to 20 mm |
| Snap-Off Speed | 0 to 20 mm/s |
| Stencil Frame Size | 470 × 370 to 737 × 737 mm |
| Stencil Frame Thickness | 20 to 40 mm |
| Cleaning Modes | Dry, Wet, and Vacuum |
| CCD Field of View (FOV) | 10 × 8 mm |
| Fiducial Mark Size | 0.5 to 5 mm |
| Conveyor Height | 900 ±40 mm |
| Maximum Transport Speed | Up to 1500 mm/s |
| Transfer Direction | Left-to-Right, Right-to-Left, or Same-Side In/Out |
| Power Supply | AC 220 V ±10%, 50/60 Hz |
| Rated Power | 2.2 kW |
| Air Pressure | 4 to 6 kgf/cm² |
| Air Consumption | Approx. 5 L/min |
| Machine Dimensions | 1140 × 1364 × 1404 mm, excluding the signal tower |
| Machine Weight | Approx. 900 kg; subject to final confirmation based on the configuration |
دانلود کاتالوگ
| Brand | GKG |
|---|
