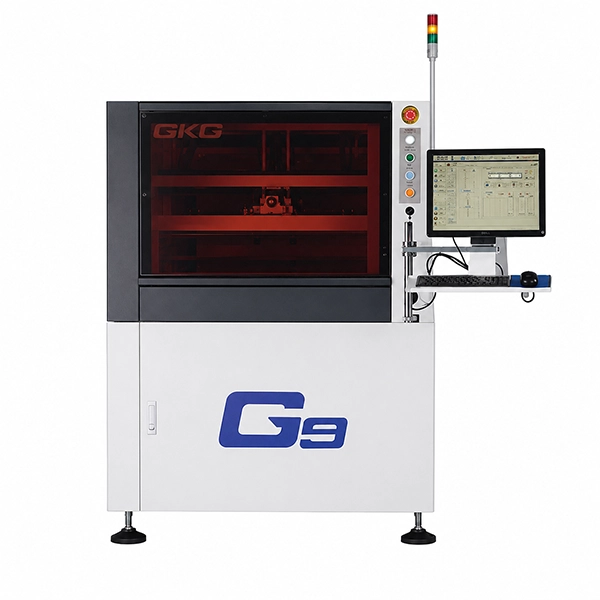

پرینتر تماماتوماتیک Solder Paste مدل GKG G9
دستگاه چاپ Solder Paste روی PCB | پرینتر خمیر لحیم
- پشتیبانی از PCB با ابعاد 50 × 50 تا 450 × 340 mm
- Repeat Position Accuracy برابر ±10 μm در 6σ با Cpk ≥ 2.0
- Print Accuracy برابر ±18 μm در 6σ با Cpk ≥ 2.0
- Cycle Time اسمی 7 ثانیه در شرایط NCP
- مجهز به Vision System، کنترل نرمافزاری پارامترهای Printing و Cleaning خودکار Dry، Wet و Vacuum
پرینتر خمیر لحیم GKG-G9 | پرینتر Stencil خط SMT
دستگاه Solder Paste Printer
دستگاه GKG G9 یک پرینتر تماماتوماتیک Solder Paste برای چاپ دقیق خمیر قلع از طریق Stencil روی PCB در ابتدای خط مونتاژ SMT است. این دستگاه با پشتیبانی از PCBهایی با ابعاد 50 × 50 تا 450 × 340 mm، برای خطوط تولید صنعتی با تیراژ متوسط تا بالا و محصولاتی با تنوع تولید مناسب طراحی شده است.
پرینتر تماماتوماتیک SMT – دستگاه چاپ Solder Paste روی PCB
ترکیب Vision System دیجیتال، مکانیزم تنظیم دقیق میز و کنترل نرمافزاری فشار و سرعت Squeegee، امکان همترازی پایدار PCB و Stencil و کنترل بهتر فرایند چاپ را فراهم میکند. Repeat Position Accuracy برابر ±10 μm و Print Accuracy برابر ±18 μm در 6σ، این دستگاه را برای فرایندهایی که یکنواختی و تکرارپذیری چاپ اهمیت بالایی دارد مناسب میسازد.
GKG G9 همچنین به سیستم Cleaning قابلبرنامهریزی با حالتهای Dry، Wet و Vacuum مجهز است. قابلیت تغییر جهت Conveyor، روشهای مختلف Support و Clamping و پشتیبانی از Stencil Frameهای متنوع، ادغام دستگاه با چیدمانهای مختلف خط SMT را سادهتر میکند.
ویژگیهای کلیدی دستگاه چاپ خمیر قلع GKG-G9
دقت و تکرارپذیری فرایند Printing
Repeat Position Accuracy برابر ±10 μm و Print Accuracy برابر ±18 μm در 6σ با Cpk ≥ 2.0، به حفظ پایداری چاپ در تولید پیوسته کمک میکند و احتمال تغییرات ناخواسته در موقعیت یا حجم Solder Paste را کاهش میدهد.
Vision System دیجیتال
پرینتر خمیر لحیم GKG-G9 دارای دوربین دیجیتال CCD با FOV برابر 10 × 8 mm، Fiducialهای متداول مانند دایره، مربع، لوزی و صلیب را شناسایی میکند. ساختار اپتیکی Look Up/Down امکان مشاهده و همترازی PCB و Stencil را در یک سیستم فراهم میسازد.
کنترل مستقل Print Head
دو Print Head مستقل و Motorized، امکان کنترل بهتر حرکت Squeegee را فراهم میکنند. سرعت Printing در محدوده 10 تا 200 mm/s و فشار در محدوده 0.5 تا 10 kg قابل تنظیم است.
سیستم Clamping و Support انعطافپذیر
دستگاه از Magnetic Pin، Support Block و Manual Up/Down Table برای پشتیبانی PCB استفاده میکند. Automatic Top Clamping، Side Clamping و قابلیت Adsorption نیز به تثبیت PCB، بهویژه هنگام چاپ بردهای حساس یا مستعد تغییر شکل، کمک میکنند.
Cleaning خودکار Stencil
سیستم Cleaning با سه حالت Dry، Wet و Vacuum قابل برنامهریزی است. سرعت Cleaning و میزان مصرف Cleaning Fluid و Cleaning Paper قابل تنظیم است تا برنامه نظافت متناسب با محصول و شرایط فرایند تعریف شود.
سازگاری با جهتهای مختلف خط SMT
جهت انتقال PCB میتواند Left-to-Right، Right-to-Left یا ورود و خروج از یک سمت تنظیم شود. حداکثر سرعت Conveyor تا 1500 mm/s است و ارتفاع انتقال 900 ± 40 mm در نظر گرفته شده است.
Changeover سریع محصول
بر اساس Datasheet، Product Changeover حدود 2 دقیقه اعلام شده است. این قابلیت برای خطوطی که با تنوع محصول و برنامههای تولید متغیر کار میکنند، زمان توقف بین سفارشها را کاهش میدهد.
کاربردهای پرینتر خمیر لحیم GKG-G9
- خطوط مونتاژ SMT برای Consumer Electronics
- تجهیزات مخابراتی و ارتباطی
- بردهای نمایشگر و تجهیزات صوتیتصویری
- Automotive Electronics
- تجهیزات الکترونیکی پزشکی و منابع تغذیه
- Industrial Electronics
- تولید PCBAهای عمومی با نیاز به چاپ دقیق و تکرارپذیر Solder Paste
مزایای GKG G9 در خط تولید – دستگاه چاپ خمیر قلع
- افزایش ثبات فرایند چاپ با کنترل دقیق موقعیت، سرعت و فشار Squeegee
- کاهش خطای اپراتور به کمک Vision Alignment و پارامترهای قابل برنامهریزی
- کاهش زمان توقف در تعویض محصول با Changeover اعلامشده حدود 2 دقیقه
- حفظ کیفیت Stencil و چاپ با Cleaning خودکار Dry، Wet و Vacuum
- امکان سازگاری با جهتهای مختلف Conveyor و چیدمانهای گوناگون خط SMT
- پشتیبانی از روشهای مختلف PCB Support و Clamping برای افزایش انعطافپذیری تولید
مشخصات فنی
| Specification | Value |
| Model | GKG G9 |
| Maximum PCB Size | 450 × 340 mm |
| Minimum PCB Size | 50 × 50 mm |
| PCB Thickness | 0.4 to 6 mm |
| Maximum PCB Weight | 3 kg |
| PCB Edge Clearance | 2.5 mm |
| PCB Bottom Clearance / Board Height | 15 mm |
| Repeat Position Accuracy | ±10 μm @ 6σ, Cpk ≥ 2.0 |
| Print Accuracy | ±18 μm @ 6σ, Cpk ≥ 2.0 |
| NCP Cycle Time | 7 s |
| Product Changeover Time | 2 min |
| Printing Speed | 10 to 200 mm/s |
| Printing Pressure | 0.5 to 10 kg |
| Printing Mode | Single / Double Pass |
| Squeegee Type | Rubber or Squeegee Blade with a 45°, 55°, or 60° angle |
| Snap-off Distance | 0 to 20 mm |
| Snap-off Speed | 0 to 20 mm/s |
| Stencil Frame Size | 470 × 370 to 737 × 737 mm |
| Stencil Frame Thickness | 20 to 40 mm |
| Stencil Positioning | Automatic Y-Direction Positioning |
| Cleaning Modes | Dry, Wet, and Vacuum |
| Cleaning Speed | 10 to 200 mm/s |
| Camera Type | 1.3 MP CCD Digital Camera |
| Camera FOV | 10 × 8 mm |
| Camera Cycle Time | 100 ms |
| Fiducial Size | 0.1 to 6 mm |
| Maximum Fiducial Marks | 4 |
| Conveyor Height | 900 ±40 mm |
| Maximum Conveyor Speed | 1500 mm/s |
| Conveyor Direction | L→R, R→L, L→L, or R→R |
| Control Method | Industrial PC Control |
| Power Supply | AC 220 V ±10%, 50/60 Hz |
| Rated Power | 2.2 kW; the datasheet installation requirements specify a 3 kW input |
| Air Pressure | 4 to 6 kgf/cm² |
| Air Consumption | Approx. 5 L/min |
| Operating Temperature | −20°C to +45°C |
| Operating Humidity | 30% to 60% |
| Machine Dimensions | 1172 (L) × 1385 (W) × 1530 (H) mm, excluding the signal tower |
| Machine Weight | Approx. 1,000 kg |
| Floor Load Requirement | 650 kg/m² |
دانلود کاتالوگ
| Brand | GKG |
|---|
