دستگاه چاپ خمیر قلع SJ Inno Tech مدل HP-680S
پرینتر خمیر قلع SMT – SJ INNO TECH | HP680-S
- پشتیبانی از PCB تا ابعاد 680 × 480 mm
- مجهز به Advanced Vision System و سیستم بازرسی داخلی 2D SPI
- دارای 3-Stage Automatic Conveyor برای کاهش زمان انتقال PCB
- دقت چاپ اعلامشده تا ±0.010 mm و Repeatability برابر ±0.010 mm
- سیستم تمیزکاری زیر Stencil با حالتهای Wet، Dry، Vacuum و Blow
دستگاه چاپ خمیر قلع اتوماتیک مدل SJ INNO TCH – HP680S
پرینتر اتوماتیک خمیر قلع SJ INNO TECH
دستگاه SJ Inno Tech HP-680S یک Solder Paste Printer تماماتوماتیک برای چاپ دقیق خمیر قلع روی PCB در خطوط مونتاژ SMT است. این مدل با ظرفیت پذیرش PCB تا ابعاد 680 × 480 میلیمتر، برای تولید بردهای متوسط و بزرگ و محصولاتی که به کنترل دقیق فرایند چاپ نیاز دارند، طراحی شده است.
وجود Advanced Vision System با نورپردازی چندکاناله امکان تشخیص انواع Fiducial Mark را روی PCB هایی با رنگ، سطح و جنس متفاوت فراهم میکند. سیستم داخلی 2D Solder Paste Inspection نیز نتیجه چاپ را در همان دستگاه ارزیابی کرده و به شناسایی مشکلات فرایند پیش از ورود PCB به Pick and Place کمک میکند.

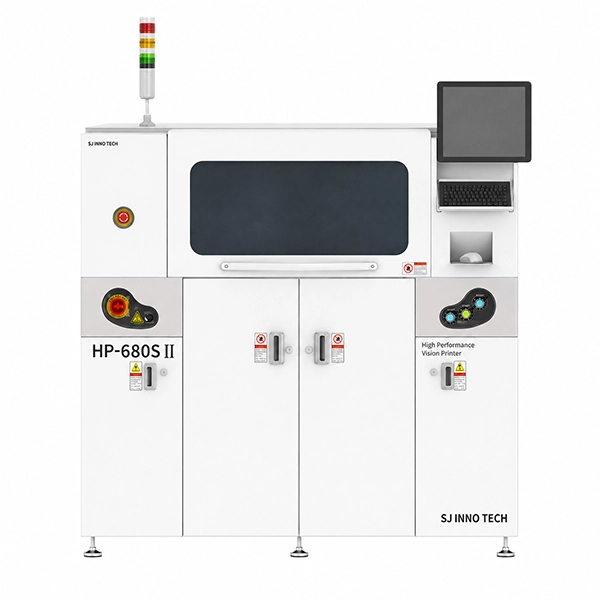

سیستم Vision پیشرفته در SJ Inno Tech HP-680S
ساختار 3-Stage Conveyor اجازه میدهدPCB های ورودی، در حال چاپ و خروجی در بخشهای جداگانه دستگاه قرار بگیرند. این ساختار زمان انتظار انتقال برد را کاهش داده و Throughput خط SMT را بهبود میدهد.
کنترل نرمافزاری فشار و سرعت Squeegee ، سیستم Clamping از بالا و کنار و قابلیت تنظیم پارامترهای Separation باعث میشود HP-680S برای خطوط تولید متنوع، PCBهای حساس و کاربردهای نیازمند Repeatability مناسب باشد.
ویژگیهای کلیدی دستگاه چاپ خمیر قلع اتوماتیک
سیستم پردازش تصویر پیشرفته (Advanced Vision System)
سیستم Vision استاندارد دستگاه با استفاده از پردازش تصویر Real-Time و نورپردازی غیرمستقیم سهکاناله، قابلیت شناسایی انواع Fiducial Mark را روی PCBهای مختلف دارد. این سیستم Alignment دقیق PCB و Stencil را پیش از چاپ انجام میدهد.
بازرسی دوبعدی خمیر لحیم (2D Solder Paste Inspection)
سیستم داخلی 2D SPI وضعیت چاپ Solder Paste را پس از انجام فرایند بررسی میکند. این قابلیت امکان تشخیص سریع خطاهای چاپ و جلوگیری از انتقال PCB معیوب به مراحل بعدی خط SMT را فراهم میسازد.
نوار نقاله اتوماتیک سهمرحلهای (3-Stage Automatic Conveyor)
Conveyor سهمرحلهای دستگاه بخشهای ورود، چاپ و خروج PCB را از یکدیگر تفکیک میکند. قرارگرفتن همزمان سه PCB در مراحل مختلف انتقال، زمان انتظار میان سیکلها را کاهش میدهد.
سیستم گیرهگذاری از بالا و لبههای جانبی (Top & Side Edge Clamping)
سیستم Top Link Clamping و Top Knife Edge Clamping سطح PCB را هنگام تماس با Stencil ثابت نگه میدارد و به حفظ کیفیت چاپ در لبههای برد کمک میکند.
کنترل دیجیتال Squeegee
سرعت و فشار Squeegee بهصورت نرمافزاری تنظیم میشود. سرعت چاپ بین 1 تا 150 میلیمتر بر ثانیه و فشار آن بین 0.1 تا 40 kgf قابل برنامهریزی است.
سیستم تمیزکاری زیر Stencil
سیستم Under Stencil Cleaning دستگاه از دو مسیر Vacuum استفاده میکند و حالتهای Wet، Dry، Vacuum و Blow را در اختیار اپراتور قرار میدهد. حرکت Cleaning Paper نیز قابل برنامهریزی است.
تنظیم دقیق Separation
فاصله و سرعت جداسازی PCB از Stencil قابل تنظیم است. کنترل صحیح Separation به حفظ شکل Deposit و کیفیت چاپ روی Padهای ریز کمک میکند.
ساختار مکانیکی مقاوم
ساختار پایدار دستگاه برای کاهش تأثیر لرزشهای مکانیکی بر Alignment و Repeatability چاپ طراحی شده است و در تولید پیوسته به حفظ ثبات فرایند کمک میکند.
کاربردهای دستگاه چاپ خمیر قلع SJ INNO TECH HP680-S
- خطوط مونتاژ SMT با PCBهای متوسط و بزرگ
- تولید بردهای الکترونیکی صنعتی
- تجهیزات مخابراتی و شبکه
- تجهیزات کنترل و اتوماسیون
- بردهای Power Electronics
- خطوط High-Mix با برنامههای چاپ متنوع
- تولید محصولاتی که کنترل 2D فرایند چاپ برای آنها اهمیت دارد
- واحدهای تولید، نمونهسازی و R&D
مزایای دستگاه چاپ خمیر لحیم – تجهیزات خط مونتاژ HP-680S
- پرینتر استنسیل خمیر قلع باعث کاهش زمان انتقال PCB با 3-Stage Conveyor
- کنترل کیفیت چاپ پیش از مرحله Pick and Place
- کاهش وابستگی فرایند به تنظیمات دستی اپراتور
- تنظیم دقیق فشار و سرعت Squeegee
- پشتیبانی از PCB تا ابعاد 680 × 480 میلیمتر
- Alignmentدقیق با Advanced Vision System
- کاهش زمان توقف از طریق Cleaning قابلبرنامهریزی
- کمک به کاهش عیوب مونتاژ ناشی از چاپ نامناسب Solder Paste
مشخصات فنی
| Specification | Value |
| Model | SJ Inno Tech HP-520S2 |
| Machine Type | Fully Automatic Vision Solder Paste Printer |
| PCB Dimensions | 50 × 50 to 680 × 480 mm |
| PCB Thickness | 0.4 to 6.0 mm |
| Screen Frame Size | Length: 650, 736, 800, or 860 mm; Width: 550, 736, or 800 mm |
| Standard Screen Frame | 736 × 736 mm |
| Stencil Origin | Front / Centre Justified |
| PCB Clamping | Top Link Clamping and Top Knife-Edge Clamping |
| PCB Support | Magnetic Support Pins or Magnetic Support Blocks |
| Conveyor Width Adjustment | Automatic |
| PCB Transfer Direction | Left to Right or Right to Left |
| Fixed Rail | Front |
| Transfer Height | 900 ±30 mm |
| Squeegee Speed | 1 to 150 mm/s |
| Speed Adjustment Increment | 0.01 mm/s |
| Squeegee Pressure | 0.1 to 40 kgf, software adjustable |
| Snap-off Distance | 0 to 5.00 mm |
| Separation Speed | 1 to 150 mm/s |
| Separation Distance | 0 to 10 mm |
| Cycle Time | Approx. 10 seconds, excluding printing time |
| System Accuracy | ±0.025 mm, claimed at 2.0 Cpk / 6 Sigma |
| Accuracy Listed in Technical Table | ±0.015 mm |
| Declared Print Accuracy | ±0.010 mm, claimed at 2.0 Cpk / 6 Sigma |
| Repeatability | ±0.010 mm |
| Vision Processing | Real-time image transmission with 256-level grayscale |
| Illumination | Three-channel R.C.B indirect illumination |
| Fiducial Recognition | Supports various types of fiducial marks |
| Inspection | 2D Solder Paste Inspection |
| Conveyor | 3-Stage Automatic Conveyor |
| Stencil Cleaning | Wet, Dry, Dual Vacuum, and Blow |
| Introduced Operating System | Windows XP |
| Display | 17-inch TFT LCD |
| Power Supply | Single-phase AC 220 V, 50/60 Hz |
| Rated Power | 2.5 kW |
| Air Consumption | Approx. 40 Nl/min |
| Specified Air Pressure | Approx. 5 kgf/cm² |
| Machine Weight | Approx. 1,400 kg |
| Specified Dimensions | 1750 × 1735 × 1445 mm |
