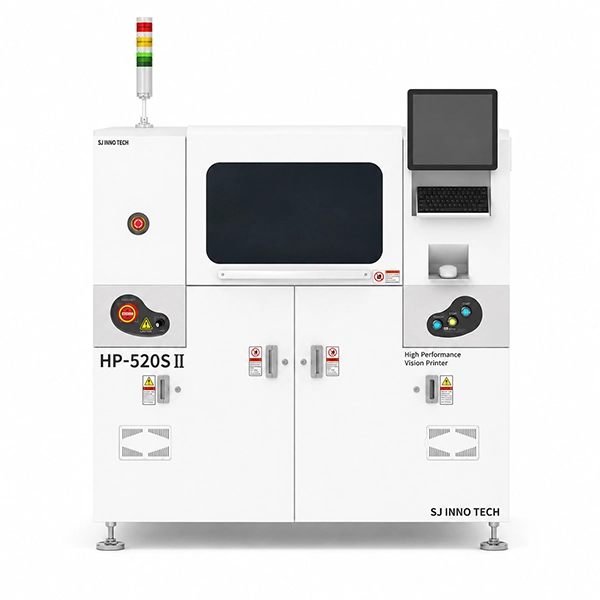

دستگاه چاپ اتوماتیک خمیر قلع مدل SJ INNO TECH HP-520S2
دستگاه چاپ اتوماتیک Solder Paste مدل SJ Inno Tech HP-520S2
- پشتیبانی از PCB با ابعاد 50 × 50 تا 520 × 420 میلیمتر
- دقت همترازی ±10 μm با 2.0 Cpk
- مجهز به Advanced Vision System و 2D Solder Paste Inspection
- دارای 3-Stage Automatic Conveyor با قابلیت تنظیم خودکار عرض
- مجهز به Automatic Under-Stencil Cleaning و Stencil Vacuum Holder
دستگاه چاپ خمیر قلع SMT مدل SJ INNO TECH HP520S2
دستگاه چاپ خمیر قلع اتوماتیک SJ Inno Tech HP-520S2
- دستگاه SJ Inno Tech HP-520S2 یک Solder Paste Printer تماماتوماتیک، دقیق و پایدار برای چاپ یکنواخت خمیر قلع روی PCB در خطوط مونتاژ SMT است. این دستگاه از بردهایی با حداکثر ابعاد 520 × 420 میلیمتر پشتیبانی میکند و برای خطوط تولیدی طراحی شده است که کیفیت چاپ، دقت همراستایی و تکرارپذیری فرآیند در آنها اهمیت بالایی دارد.
- دستگاه چاپ خمیر قلع SJ Inno Tech HP-520S2 SMT با ترکیب دقت بالا، کنترل هوشمند فرآیند و امکانات مناسب برای تولید پیوسته، انتخابی مطمئن برای خطوط SMT با نیازهای حرفهای و استانداردهای کیفی بالا است.
دقت بالا با Vision System
سیستم پیشرفته Vision System با شناسایی دقیق Fiducial ها، موقعیت PCB و Stencil را پیش از شروع چاپ بررسی و اصلاح میکند. عملکرد دقیق Stencil Alignment System نیز موجب حفظ همراستایی در تولید مستمر شده و خطاهای ناشی از جابهجایی PCB یا Stencil را به حداقل میرساند.
دقت همراستایی این دستگاه برابر با 2.0 Cpk ±10 μm است؛ بنابراین HP-520S2 گزینهای مناسب برای تولید بردهای الکترونیکی با قطعات ظریف و فرآیندهای حساس چاپ Solder Paste محسوب میشود.
کنترل دقیق فرآیند چاپ
ساختار مستحکم و کملرزش دستگاه، پایداری مکانیکی موردنیاز برای چاپ دقیق و تکرارپذیر را فراهم میکند. سرعت و فشارSqueegee بهصورت دیجیتال کنترل میشوند و اپراتور میتواند پارامترهای چاپ را در پنج ناحیه مجزا تنظیم کند. این قابلیت امکان بهینهسازی فرآیند چاپ برای PCBها و محصولات مختلف را فراهم میسازد.
سیستم استاندار Solder Paste Inspection 2D
سیستم 2D Solder Paste Inspection دستگاه، ناحیهای تا ابعاد 11 × 8 میلیمتر را با زمان بازرسی 400 میلیثانیه برای هر Site بررسی میکند. انجام بازرسی بلافاصله پس از چاپ، امکان شناسایی زودهنگام مشکلاتی مانند کمبود، افزایش یا پخش نامناسب Solder Paste را پیش از ورود PCB به مراحل بعدی خط SMT فراهم میسازد.
بازرسی دوبعدی خمیر قلع
دستگاه چاپ خمیر قلع SMT بهصورت استاندارد به سیستم 2D Solder Paste Inspection مجهز است. این سیستم وضعیت چاپ خمیر قلع را بلافاصله پس از انجام فرآیند بررسی کرده و به شناسایی مشکلات احتمالی مانند کمبود یا افزایش حجم خمیر قلع، چاپ ناقص و ناهماهنگی در نواحی چاپشده کمک میکند.
مناسب برای تولید پیوسته
استفاده از 3-Stage Conveyor موجب بهینهسازی ورود، چاپ و خروج PCB شده و زمان Cycle را کاهش میدهد. سیستم Clamping متناسب با ضخامت PCB نیز برد را در زمان چاپ بهصورت پایدار نگه میدارد.
سیستم Automatic Under-Stencil Cleaning با تمیزکردن خودکار سطح زیرین Stencil، از تجمع خمیر قلع و ایجاد عیوب چاپ جلوگیری کرده و کیفیت فرآیند را در تولید طولانیمدت حفظ میکند. مجموعه این امکانات به کاهش توقفهای غیرضروری و افزایش بهرهوری خط SMT کمک میکند.
قابلیت اتصال و توسعه خط تولید
HP-520S2 قابلیت اتصال به دستگاه SPI و اجرای Closed-Loop Control را دارد. در این ساختار، نتایج بازرسی SPI برای اصلاح پارامترهای چاپ به Printer منتقل میشوند تا فرآیند بهصورت هوشمند کنترل و بهینهسازی شود.
این دستگاه همچنین ازTraceability پشتیبانی میکند و با گزینههایی مانند MES، Barcode Reader و Auto Solder Dispenser قابل تجهیز است. به همین دلیل میتوان پیکربندی دستگاه را متناسب با نیازهای فعلی و توسعه آینده خط تولید انتخاب کرد.
Closed-Loop Control با SPI
در صورت اتصال دستگاه به یک SPI سازگار، Offset محورهای X، Y و θ میتواند در قالب فرآیند Closed-Loop Control بهصورت خودکار اصلاح شود. این ارتباط امکان اجرای Auto Offset و ارسال فرمان Cleaning براساس نتایج بازرسی SPI را فراهم کرده و به کنترل هوشمندتر فرآیند چاپ کمک میکند.
سیستم نگهدارنده وکیوم استنسیل
سیستم Stencil Vacuum Holder با نگهداشتن Stencil از طریق Vacuum، لرزش و جابهجایی آن را هنگام چاپ محدود میکند و موجب افزایش ثبات فرآیند میشود. این قابلیت در دستگاه HP-520S2 بهصورت Standard ارائه شده است.
سیستم تمیزکاری خودکار زیر استنسیل
دستگاه چاپ اتوماتیک خمیر قلع شامل سیستم Automatic Under-Stencil Cleaning است که از روشهای Wet، Dry، Vacuum و Blow پشتیبانی میکند. امکان برنامهریزی فواصل Cleaning، تجمع Solder Paste در Apertureهای Stencil را کاهش داده و به حفظ کیفیت و تکرارپذیری چاپ در تولید پیوسته کمک میکند.
کاربردهای دستگاه پرینتر خمیر قلع SMT
- خطوط مونتاژ SMT با تولید پیوسته
- پرینتر خمیر قلع SMT قابلیت تولید PCB و PCBA با ابعاد حداکثر 520 × 420 mm
- چاپ Solder Paste برای بردهای دارای Fine-Pitch QFP، BGA و CSP در محدوده تأییدشده سازنده
- خطوط High-Mix که به Changeover و تنظیم برنامههای مختلف نیاز دارند
- تولید تجهیزات الکترونیکی صنعتی، مخابراتی و Consumer Electronics با الزامات کنترل فرآیند چاپ
- واحدهای R&D و NPI که به ثبت پارامترها و ارزیابی کیفیت چاپ نیاز دارند
مزایای تولیدی دستگاه چاپ خمیر قلع SMT
- کنترل کیفیت چاپ در همان مرحله Printer با 2D Inspection
- کاهش ریسک انتقال PCB با چاپ نامناسب به Pick and Place و Reflow
- افزایش پایداری فرآیند با کنترل دیجیتال فشار و سرعت Squeegee
- کاهش زمان انتقال PCB با High-Speed 3-Stage Conveyor
- حفظ تمیزی Apertureهای Stencil با Automatic Under-Stencil Cleaning
- کاهش جابهجایی PCB و Stencil با Clamping مناسب و Stencil Vacuum Holder
- امکان اصلاح Offset از طریق ارتباط Closed-Loop با SPI
- قابلیت توسعه برای MES، Barcode و Traceability
مشخصات فنی
| Specification | Value |
|---|---|
| Model | SJ Inno Tech HP-520S2 |
| Machine Type | Automatic Vision Solder Paste Printer |
| PCB Size | 50 × 50 to 520 × 420 mm |
| PCB Thickness | 0.4 to 6.5 mm |
| Maximum PCB Weight | 2 kg |
| Underside Clearance | 30 mm |
| PCB Support | Magnetic Pin & Block; Vacuum Type available as an option |
| PCB Clamping | Edge Blade for 0.2–0.8 mm; Top Link for 0.8–6.0 mm |
| Stencil Frame Size | 584, 600, 650, or 736 mm in length |
| Stencil Origin | Front / Center |
| Alignment Accuracy | 2.0 Cpk @ ±10 μm |
| Wet Print Accuracy | 2.0 Cpk @ ±25 μm |
| Squeegee Speed | 1–150 mm/s |
| Squeegee Pressure | 0.1–50 kgf, programmable |
| Pressure/Speed Sections | Five independent sections |
| Snap-off Distance | 0–5.0 mm |
| Conveyor | 3-Stage Automatic Conveyor with Auto Width Adjustment |
| Transfer Direction | Left to Right or Right to Left |
| 2D Inspection Area | Maximum 11 × 8 mm per site |
| 2D Inspection Time | 400 ms per site |
| Vision Lighting | Coaxial Vision with RGB Lighting |
| Under-Stencil Cleaning | Wet, Dry, Vacuum, and Blow |
| Operating System | MS Windows 10, 32-bit |
| Power Supply | AC 220 V, 50/60 Hz |
| Rated Power | 6.0 kW |
| Air Requirement | 0.5 MPa, 40 NL/min |
| Machine Dimensions | 1550 × 1530 × 1490 mm |
| Machine Weight | Approx. 1,200 kg |
