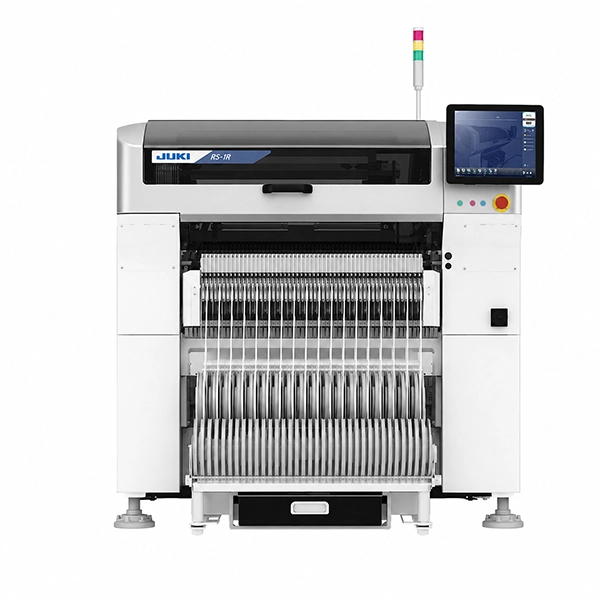

دستگاه مونتاژ برد JUKI مدل RS-1R (SMD)
خط اتوماتیک مونتاژ برد الکترونیک JUKI RS-1R
- سرعت Placement تا 47,000 CPH در شرایط Optimum
- مجهز به Takumi Head هشتنازله با تنظیم خودکار ارتفاع Laser Sensor
- پشتیبانی از قطعات 0201 metric تا 74 × 74 mm یا 150 × 50 mm
- دقت Placement برابر ±35 μm با Cpk ≥ 1
- ظرفیت حداکثر 112 Feeder با استفاده از RF Feeder
دستگاه مونتاژ برد PICK AND PLACE RS-1 | JUKI
مونتاژ برد الکترونیکی – دستگاه جایگذاری قطعات SMD
ماشین مونتاژ برد الکترونیکی JUKI RS-1R یک Fast Smart Modular Mounter برای خطوط تولید SMT است که سرعت یک Chip Mounter را با انعطاف یک Flexible Mounter در یک دستگاه ترکیب میکند. این دستگاه برای مونتاژ طیف گستردهای از PCBها، از تولید پرتیراژ قطعات کوچک تا محصولات متنوع شامل IC، Connector و قطعات با ابعاد بزرگتر طراحی شده است.
قابلیت اصلی RS-1R، Takumi Head هشتنازله آن است. این Head ارتفاع Laser Sensor را متناسب با ارتفاع Component در شش سطح تنظیم میکند تا فاصله حرکت هنگام Pickup و Placement کاهش یابد. نتیجه این ساختار، دستیابی به سرعت Optimum برابر 47,000 CPH بدون نیاز به تعویض Placement Head برای تغییر میان قطعات کوچک و بزرگ است.
دستگاه Pick and Place با سرعت 47,000 CPH
دستگاه مونتاژ برد JUKI قطعاتی از اندازه 0201 metric تا قطعات مربعی 74 × 74 mm یا مستطیلی 150 × 50 mm و ارتفاع حداکثر 25 mm را پشتیبانی میکند. دقت Placement برابر ±35 μm، فناوری Laser Centering و امکان استفاده از Vision Centering، این دستگاه را برای خطوطی مناسب میسازد که به ترکیبی از سرعت، دقت و انعطاف در تولید High-Mix یا تیراژ بالا نیاز دارند.
پشتیبانی از PCB تا طول 650 mm در Single Clamping و تا 1,200 mm در Double Clamping با Conveyor Extension اختیاری، امکان استفاده از RS-1R را برای بردهای بلند از جمله برخی محصولات LED نیز فراهم میکند. ظرفیت حداکثر 112 Feeder نیز تعداد Changeoverها را در تولید محصولات متنوع کاهش میدهد.
ویژگیهای کلیدی دستگاه مونتاژ برد JUKI
Takumi Head با تنظیم خودکار ارتفاع
Takumi Head هشتنازله، ارتفاع Laser Sensor را متناسب با ارتفاع قطعه در شش سطح 1، 3، 6، 12، 20 و 25 mm تنظیم میکند. نزدیک نگهداشتن Head به PCB، مسیر حرکت را کاهش داده و سرعت Placement را برای قطعات با ارتفاعهای متفاوت بهینه میکند.
سرعت Placement تا 47,000 CPH
دستگاه مونتاژ برد JUKI مدل RS-1R در شرایط Optimum به سرعت 47,000 CPH میرسد. سرعت اندازهگیریشده بر مبنای IPC9850 نیز 31,000 CPH اعلام شده است تا ارزیابی واقعبینانهتری از عملکرد دستگاه در شرایط استاندارد فراهم شود.
دامنه گسترده Component
این دستگاه از قطعات بسیار کوچک 0201 metric تا قطعات مربعی 74 × 74 mm یا قطعات مستطیلی 150 × 50 mm پشتیبانی میکند. حداکثر ارتفاع Component نیز 25 mm است؛ بنابراین یک Head میتواند بخش بزرگی از قطعات مورد استفاده روی PCB را پوشش دهد.
Laser Centering در حین حرکت
فناوری اختصاصی JUKI Laser Centering، مرکز و زاویه قطعه را هنگام حرکت Head اندازهگیری میکند. این روش امکان Centering سریع قطعات کوچک تا SOP را فراهم کرده و وجود قطعه را از مرحله Pickup تا Placement کنترل میکند.
Vision Centering برای قطعات پیچیده
برای قطعاتی که به بررسی Lead یا Ball نیاز دارند یا ابعاد آنها از محدوده Laser Centering بزرگتر است، میتوان از Vision Centering استفاده کرد. انتخاب روش مناسب Centering بر اساس شکل، اندازه و جنس قطعه، انعطاف دستگاه را افزایش میدهد.
پشتیبانی از بردهای بلند
حداکثر Board Size در Single Clamping برابر 650 × 370 mm است. در Double Clamping، بردهای 950 × 370 mm و با Conveyor Extension اختیاری تا 1,200 × 370 mm قابل پردازش هستند؛ قابلیتی کاربردی برای بردهای بلند و محصولات LED.
ظرفیت حداکثر 112 Feeder
با نصب RF Feeder در قسمت جلو و عقب دستگاه، ظرفیت ورودی به حداکثر 112 Feeder میرسد. این ظرفیت برای تولید High-Mix و کاهش دفعات تعویض Reel و آمادهسازی مجدد خط اهمیت دارد.
Nozzle Traceability با RFID
Nozzleهای مجهز به RFID بهصورت اختیاری امکان شناسایی، ثبت سابقه استفاده و مدیریت نگهداری Nozzle را فراهم میکنند. این قابلیت به Traceability و کنترل بهتر وضعیت ابزارهای Placement کمک میکند.
اتصال به JaNets
نرمافزار JaNets برای آمادهسازی و بهینهسازی برنامه تولید، اشتراک دادههای Component، تحلیل وضعیت تجهیزات و مدیریت چند خط قابل استفاده است. این یکپارچگی به برنامهریزی بهتر تولید و مشاهده وضعیت عملکرد خط SMT کمک میکند.
چرا دستگاه مونتاژ JUKI RS-1R انتخاب مناسبی است؟
JUKI RS-1R با ترکیب سرعت بالا، دقت مناسب و Takumi Head انعطافپذیر، امکان مونتاژ طیف گستردهای از قطعات کوچک تا بزرگ را فراهم میکند و گزینهای کارآمد برای خطوط SMT با تنوع تولید بالا است.
کاربردهای ماشین مونتاژ برد الکترونیکی JUKI
- تولید بردهای الکترونیکی صنعتی و Control Board
- تجهیزات Consumer Electronics و لوازم الکترونیکی
- تجهیزات ارتباطی و Telecommunications
- Automotive Electronics متناسب با الزامات خط تولید
- تولید تجهیزات LED و بردهای روشنایی بلند
- PCBهای دارای ترکیبی از Chip، IC، BGA، QFN، QFP، SOP و Connector
- خطوط High-Mix با تنوع Component بالا
- خطوط تولید پرتیراژ نیازمند سرعت و دقت Placement مناسب
مزایای JUKI RS-1R در خط تولید SMT
- ترکیب سرعت و انعطافپذیری در یک Placement Head
- کاهش زمان Changeover به کمک ظرفیت حداکثر 112 Feeder
- پشتیبانی از قطعات کوچک و بزرگ بدون تعویض Head
- امکان پردازش PCBهای بلند با Conveyor Extension اختیاری
- کنترل بهتر فرآیند با Laser Centering، Vision Centering و Nozzle RFID اختیاری
- امکان مدیریت و بهینهسازی برنامه تولید از طریق JaNets
مشخصات فنی ماشین مونتاژ برد الکترونیکی JUKI RS-R
| Specification | Value |
| Machine Type | Fast Smart Modular Mounter / Pick and Place Machine |
| Model | JUKI RS-1R |
| Placement Head | 8-Nozzle Takumi Head |
| Minimum Board Size | 50 × 50 mm |
| Maximum Board Size – 1 Buffer, Single Clamping | 650 × 370 mm |
| Maximum Board Size – 1 Buffer, Double Clamping | 950 × 370 mm as standard; 1,100 × 370 or 1,200 × 370 mm with Conveyor Extension |
| Maximum Board Size – 3 Buffers | 360 × 370 mm as standard; 500 × 370 or 600 × 370 mm with Conveyor Extension |
| Maximum Component Height | 25 mm |
| Component Size | From 0201 metric to 74 × 74 mm or 150 × 50 mm |
| Placement Speed – Optimum | 47,000 CPH |
| Placement Speed – IPC-9850 | 31,000 CPH |
| Placement Accuracy | ±35 μm, Cpk ≥ 1 |
| Vision Recognition Accuracy | ±30 μm |
| Feeder Inputs | Up to 112 RF feeders, front and rear |
| Power Supply | Three-phase AC 200–415 V; an optional transformer unit is required for voltages other than AC 200 V |
| Apparent Power | 2.2 kVA |
| Operating Air Pressure | 0.5 ±0.05 MPa |
| Air Consumption | 200 L/min with the internal vacuum generator; 50 L/min with the optional vacuum pump |
| Machine Dimensions (W × D × H) | 1,500 × 1,810 × 1,440 mm |
| Machine Weight | Approx. 1,700 kg |
