ماشین مونتاژ برد الکترونیکی JUKI مدل LX-8

 JUKI ماشین مونتاژ برد الکترونیکی

ماشین مونتاژ برد الکترونیکی JUKI SMT LX-8 Pick and Place یکی از پیشرفته‌ترین تجهیزات در صنعت مونتاژ سطحی (SMT) است. این دستگاه برای نصب قطعات الکترونیکی بر روی بردهای مدار چاپی (PCB) طراحی شده و از فناوری‌های پیشرفته‌ای بهره می‌برد تا دقت، سرعت و کیفیت تولید را افزایش دهد. در ادامه به برخی از ویژگی‌ها و مشخصات کلی این دستگاه می‌پردازیم.

ماشین مونتاژ برد الکترونیکی – تولید برد مدار چاپی

ویژگی‌های ماشین مونتاژ برد الکترونیکی JUKI مدل LX-8

سرعت بالا:

JUKI SMT LX-8 از ماژول‌های چندهدی (multi-head) بهره می‌برد که امکان نصب تعداد زیادی قطعه در دقیقه را فراهم می‌کند.

مناسب برای خطوط تولید با تیراژ بالا.

دقت بالا:

این دستگاه از سیستم‌های پیشرفته تصویربرداری و الگوریتم‌های شناسایی برای موقعیت‌یابی دقیق قطعات استفاده می‌کند.

مناسب برای قطعات کوچک و پیچیده مانند چیپ‌های ریز (microchips).

انعطاف‌پذیری:

قابلیت نصب قطعات با اندازه‌های مختلف (0201 تا 65*65 میلی‌متر) و استفاده در بردهای متنوع از بردهای کوچک تا بردهای بزرگ.

پشتیبانی از انواع قطعات الکترونیکی با اندازه‌ها و شکل‌های مختلف.

قابلیت تطبیق با نیازهای تولید مختلف، از نمونه‌سازی تا تولید انبوه.

طراحی ماژولار:

امکان افزودن یا تغییر ماژول‌ها برای بهینه‌سازی عملکرد بر اساس نیاز تولید.

سیستم کنترل هوشمند:

بهره‌گیری از نرم‌افزارهای پیشرفته برای مدیریت خطوط تولید و نظارت بر عملکرد دستگاه.

امکان ردیابی و گزارش‌گیری دقیق از فرآیند تولید.

کیفیت ساخت بالا:

کاهش زمان خرابی و هزینه‌های نگهداری.

مصرف بهینه انرژی:

توان مصرفی 2،49 کیلو ولت امپر که با حفظ کارایی بالا، هزینه‌های انرژی را کاهش می‌دهد.

سیستم مدیریت هوا:

فشار هوای مورد نیاز: 0.05 ± 0.5 پاسکال

مصرف هوای فشرده بهینه (180 نرمال ایتر در دقیقه) برای عملکرد پایدار

نگهداری و سرویس منظم: سرویس‌های دوره‌ای و تمیز‌کاری بخش‌های حساس دستگاه، برای حفظ عملکرد بهینه ضروری است.

آموزش کاربران: اپراتورها باید با نحوه کار و نرم افزارهای کنترل دستگاه به خوبی آشنا باشند.

به‌روز رسانی نرم افزار: به روز رسانی‌های منظم نرم افزاری برای افزایش کارایی و رفع مشکلات احتمالی توصیه می‌شود.

    ابعاد دستگاه (عرض*عمق*ارتفاع*) ماشین مونتاژ برد الکترونیکی

1600*1924*1440

وزن دستگاه

تقریبا 2400 کیلوگرم

اندازه بردهای پشتیبانی شده

حداقل اندازه برد (PCB): 50 × 50 میلی‌متر

حداکثر اندازه برد (با گیره تک): 410 × 400 میلی‌متر

حداکثر اندازه برد (با گیره دوبل): 810 × 400 میلی‌متر

ضخامت برد قابل پشتیبانی: 0.4 تا 6 میلی‌متر

حداقل اندازه قطعه (SMD): 0201 میلی‌متر

حداکثر اندازه قطعه: 65*65 میلی‌متر یا 75*75 میلی‌متر

ارتفاع قطعه: 25 میلی‌متر

سرعت نصب: حداکثر 105,000 قطعه در ساعت (CPH) در شرایط ایده‌آل

دقت نصب: ±35 میکرومتر (Cpk ≥ 1) و مناسب برای قطعات پیچیده و حساس

هدهای چرخشی: استفاده از هدهای P20S با 20 نازل که بتعث افزایش چشمگیر سرعت مونتاژ می‌شود

ظرفیت فیدر: بیش از 160 اسلات فیدر، امکان نصب تعداد زیادی از قطعات مختلف را فراهم می‌کند

انعطاف پذیری فیدر: پشتیانی از فیدرهای نواری، لوله ای، و فیدرهای خاص برای قطعات سفارشی

نوع فیدر: فیدرهای هوشمند الکتریکی (8-72 میلی‌متر)

سیستم تعویض فیدر: امکان تعویض سریع فیدرها  برای کاهش زمان توقف

سیستم کنترلی و نرم افزاری ماشین مونتاژ برد الکترونیکی

رابط کاربری: طراحی مدرن با قابلیت استفاده آسان، مشابه گوشی‌های هوشمند

ویژگی‌های نرم افزاری: 1) پشتیبانی از تشخیص و اصلاح خطا 2) قابلیت گزارش‌گیری و تجزیه و تحلیل داده‌های تولیدی 3) امکان مدیریت از راه دور

به‌روزرسانی نرم‌افزار:

امکان دریافت آپدیت‌های جدید برای بهبود عملکرد و افزایش قابلیت‌ها.

توسعه ماژول‌ها:

امکان ارتقاء سیستم با افزودن ماژول‌های جدید برای پاسخگویی به نیازهای خاص.

اتصال به شبکه:

پشتیبانی از اتصال به سیستم‌های مدیریت تولید (MES) و برنامه‌ریزی منابع سازمانی (ERP) برای مدیریت و نظارت یکپارچه

ردیابی و شفافیت:

امکان ردیابی قطعات و فرآیندهای تولید به‌صورت لحظه‌ای

ثبت داده‌های عملکردی برای تحلیل و بهبود مستمر تولید

تحلیل داده‌ها:

امکان ثبت و تجزیه‌ و تحلیل داده‌های تولید برای شناسایی گلوگاه‌ها و بهبود فرآیند.

گزارش‌دهی خودکار:

تولید گزارش‌های دقیق از عملکرد دستگاه و کیفیت تولید.

هوش مصنوعی:

استفاده از الگوریتم‌های یادگیری ماشین برای پیش‌بینی نیازهای نگهداری و جلوگیری از خرابی‌های ناگهانی.

منبع تغذیه

ولتاژ ورودی: AC 200 ولت سه فاز (استاندارد)

توان مصرفی: 2.49 کیلو ولت آمپر

فشار هوا

فشار هوای مورد نیاز: 0.5 ± 0.05 مگاپاسکال

مصرف هوای فشرده: 180 نرمال لیتر در دقیقه

ویژگی‌های خاص ماشین مونتاژ برد الکترونیکی

ماژولار بودن: امکان افزودن یا تغییر هد دستگاه برای ارتقاء عملکرد

هدهای چند منظوره: شامل هدهای P20S و Takumi برای انعطاف‌پذیری در نصب انواع قطعات

سیستم تشخیص تصویری و لیزری: دوربین‌های با وضوح بالا و استفاده از تکنولوژی لیزر برای اطمینان از دقت نصب

کاربردهای اصلی ماشین مونتاژ برد الکترونیکی

تولید انبوه در صنایع الکترونیک (مانند موبایل، مودم و خودرو)

مونتاژ بردهای پیچیده برای تجیهزات پزشکی و مخابراتی

تولید انبوه در صنعت روشنایی تا 105 هزار قطعه بر ساعت به ازای هر دستگاه

استفاده بهینه و نگهداری مناسب از دستگاه JUKI SMT LX-8 می‌تواند طول عمر دستگاه و کیفیت تولید را تضمین کند.

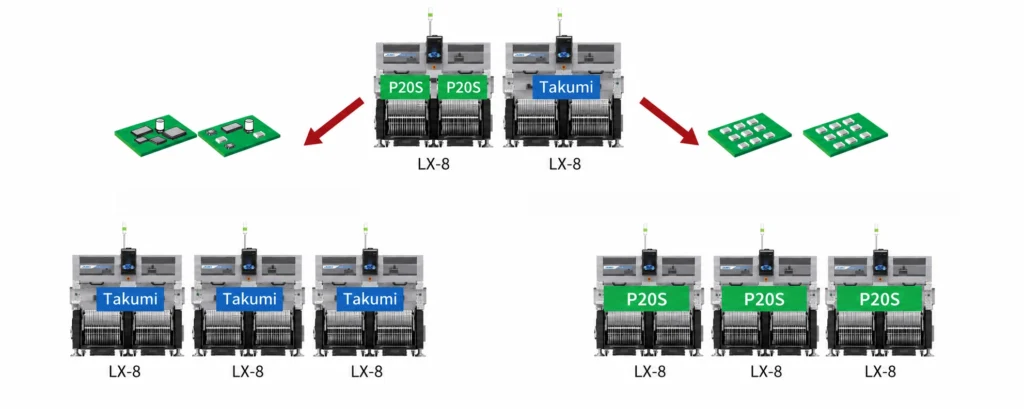

Balanced specifications that combine high-speed and versatility

All-round variate production line

Ultra-high-speed and high-density mounting specifications

کاربردهای دستگاه LX-8

1-نصب و راه‌اندازی

دستگاه را در محیطی تمیز و بدون گردوغبار نصب کنید.

دمای محیط بین 20-25 درجه سانتی‌گراد و رطوبت نسبی بین 40-60 درصد باشد.

از منبع برق پایدار و سیستم هوای فشرده مناسب استفاده کنید.

کالیبراسیون اولیه:

پس از نصب، دستگاه باید توسط افراد متخصص به‌درستی کالیبره شود تا دقت نصب و عملکرد بهینه تضمین شود.

2-آموزش و آگاهی کاربران

اپراتورها باید با نرم‌افزار، سیستم کنترلی، و فرآیندهای دستگاه آشنا باشند.

آموزش در مورد تشخیص و رفع مشکلات جزئی نیز ضروری است.

استفاده از دفترچه راهنما:

دفترچه راهنمای دستگاه را برای آشنایی کامل با قابلیت‌ها و رفع خطاهای رایج مطالعه کنید.

3-نگهداری دوره‌ای

نازل‌ها، هدها، و دوربین‌های دستگاه باید به‌صورت منظم تمیز شوند.

از مواد شوینده مناسب برای جلوگیری از آسیب به قطعات حساس استفاده کنید.

بررسی فیدرها:

فیدرها را از نظر سلامت و دقت عملکرد بررسی کنید.

در صورت مشاهده سایش یا خرابی، آن‌ها را تعویض کنید.

تعویض قطعات مصرفی:

قطعاتی مانند نازل‌ها، فیلترهای هوا، و روان‌کننده‌ها را طبق دستورالعمل کارخانه به‌موقع تعویض کنید.

4-به روز رسانی نرم افزار

سیستم کنترل و نرم‌افزار دستگاه را به‌طور مرتب به‌روزرسانی کنید.

این کار به بهبود عملکرد، رفع مشکلات نرم‌افزاری، و افزایش قابلیت‌ها کمک می‌کند.

پشتیبانی فنی:

در صورت بروز مشکل نرم‌افزاری، از تیم پشتیبانی فنی JUKI کمک بگیرید.

5-مدیریت فرایند تولید

زمان‌بندی مناسب برای تعویض فیدرها و مواد مصرفی انجام دهید.

از مواد اولیه با کیفیت بالا استفاده کنید.

کنترل کیفیت:

پس از نصب قطعات، بردهای تولیدشده را بررسی کنید.

از ابزارهای کنترلی مانند AOI (Automatic Optical Inspection) برای شناسایی خطاها بهره بگیرید.

ردیابی و گزارش‌دهی:

از سیستم‌های گزارش‌دهی دستگاه برای نظارت بر عملکرد تولید و شناسایی گلوگاه‌ها استفاده کنید.

6-ایمنی در استفاده

اپراتورها باید از تجهیزات ایمنی مناسب مانند دستکش و دستبند آنتی استاتیک استفاده کنند.

هنگام کار با دستگاه، از تماس با قطعات در حال حرکت خودداری کنید.

خاموش کردن صحیح دستگاه:

پس از اتمام کار، دستگاه را به‌طور کامل خاموش کنید و برق ورودی را قطع نمایید.

7-رفع مشکلات رایج

خطای در تغذیه فیدر.

کاهش دقت نصب به دلیل کثیف بودن دوربین‌ها یا نازل‌ها.

اختلال در سیستم هوای فشرده.

اقدامات اصلاحی:

در صورت بروز مشکل، راهنمای خطاهای دستگاه را بررسی کنید.

از تیم پشتیبانی فنی برای حل مشکلات پیچیده کمک بگیرید.

8-بازدهی و بهره‌وری

از قابلیت‌های چندهدی و ماژولار دستگاه برای تولید هم‌زمان چندین نوع قطعه استفاده کنید.

با استفاده از سیستم ترولی تعویض بین برنامه‌های تولید را به حداقل برسانید.

توقف‌های تولید را با برنامه‌ریزی مناسب کاهش دهید.

تطبیق‌پذیری:

در تولید بردهای جدید، تنظیمات دستگاه را بر اساس مشخصات برد و قطعات انجام دهید.

مهم‌ترین کاربردهای ماشین مونتاژ برد الکترونیکی JUKI مدل LX-8

1- تولید انبوه بردهای الکترونیکی

تولید بردهای موبایل، تبلت، لپ‌تاپ و تلویزیون.

مناسب برای مونتاژ قطعات ریز و پیچیده مانند چیپ‌ها و ماژول‌های کوچک.

تولید سیستم‌های الکترونیکی خودرو مانند واحدهای کنترل موتور (ECU)، سیستم‌های روشنایی LED، و حسگرهای پیشرفته.

قابلیت نصب قطعات بزرگ (ADAS) با دقت بی‌نظیر.

استفاده در تولید بردهای کنترل برای یخچال، ماشین لباسشویی، تهویه مطبوع و سایر لوازم هوشمند.

2- مونتاژ بردهای پیچیده

ساخت بردهای الکترونیکی برای دستگاه‌های صنعتی مانند کنترلرهای PLC، درایوهای موتور، و حسگرهای صنعتی.

مناسب برای تولید قطعات مقاوم در برابر شرایط سخت محیطی.

تولید بردهای الکترونیکی دقیق برای دستگاه‌های پزشکی مانند مانیتورهای قلب، پمپ‌های انسولین، و دستگاه‌های آزمایشگاهی.

مناسب برای مونتاژ قطعات حساس با دقت بالا.

ساخت بردهای فرکانس بالا برای تجهیزات مخابراتی مانند مودم‌ها، روترها، و ایستگاه‌های پایه تلفن همراه.

پشتیبانی از قطعات مختلف مانند BGA، QFP، و ماژول‌های RF.

3- تولید محصولات پیشرفته فناوری

ساخت بردهای الکترونیکی برای دستگاه‌های صنعتی مانند کنترلرهای PLC، درایوهای موتور، و حسگرهای صنعتی.

مناسب برای تولید قطعات مقاوم در برابر شرایط سخت محیطی.

تولید بردهای حساس برای سیستم‌های ناوبری، مخابرات ماهواره‌ای و سیستم‌های کنترل پرواز.

قابلیت اطمینان بالا برای کاربردهای بحرانی.

4- تولید قطعات سفارشی

تولید بردهای LED برای روشنایی خیابانی، صنعتی و خانگی.

نصب سریع و دقیق ماژول‌های نوری با کارایی بالا.

تولید بردهای موردنیاز برای دستگاه‌های اینترنت اشیاء مانند سنسورها، هاب‌های هوشمند، و دستگاه‌های اتصال شبکه.

مناسب برای مونتاژ قطعات بسیار کوچک و مینیاتوری.

چرا ماشین مونتاژ برد الکترونیکی JUKI SMT LX-8 برای این کاربردها مناسب است؟

1. دقت بالا: توانایی نصب قطعات با دقت میکرومتری.
2. سرعت بالا: مناسب برای خطوط تولید با حجم انبوه.
3. انعطاف‌پذیری: پشتیبانی از انواع قطعات با اندازه‌ها و اشکال مختلف.
4. پایداری و کیفیت: تضمین عملکرد طولانی‌مدت در تولید انبوه.
5. ماژولار بودن: قابلیت تطبیق با نیازهای تولیدی خاص.

با توجه به این ویژگی‌ها، دستگاه JUKI SMT LX-8 انتخابی ایده‌آل برای تولید پیشرفته و با کیفیت بالا در صنایع مختلف است.

مهم‌ترین صنایع مورد استفاده از ماشین مونتاژ برد الکترونیکی JUKI LX-8

Consumer Electronics

کاربردها:

تولید بردهای الکترونیکی برای دستگاه‌هایی مانند تلفن‌های هوشمند، تبلت‌ها، لپ‌تاپ‌ها، تلویزیون‌های هوشمند، و لوازم خانگی.

چالش‌ها:

نصب قطعات کوچک (0201)، تراکم بالای قطعات، و نیاز به دقت بالا.

راه‌حل:

استفاده از سیستم پردازش تصویر پیشرفته و هدهای چندمنظوره دستگاه JUKI SMT LX-8.

Automotive Industry

کاربردها:

تولید سیستم‌های الکترونیکی خودرو مانند کنترلرهای موتور (ECU)، سیستم‌های کمک راننده (ADAS)، و نمایشگرهای دیجیتال.

چالش‌ها:

نیاز به نصب قطعات با دقت بالا برای عملکرد پایدار در شرایط سخت.

راه‌حل:

دقت میکرومتری و قابلیت نصب قطعات پیچیده توسط این دستگاه.

Medical Devices

کاربردها:

تولید بردهای دقیق برای تجهیزات پزشکی مانند دستگاه‌های مانیتورینگ، پمپ‌های تزریق، و تجهیزات آزمایشگاهی.

چالش‌ها:

نیاز به تولید بدون نقص برای تضمین عملکرد دستگاه در کاربردهای حیاتی.

راه‌حل:

قابلیت ردیابی کامل فرآیند تولید و نصب قطعات با حساسیت بالا.

Telecommunication

کاربردها:

تولید تجهیزات شبکه، دستگاه‌های مخابراتی، و بردهای مخابراتی برای 5G و IoT.

چالش‌ها:

تراکم بالا و نیاز به پشتیبانی از بردهای فرکانس بالا.

راه‌حل:

سیستم هد پیشرفته برای نصب قطعات کوچک و بردهای خاص.

Aerospace

کاربردها:

تولید سیستم‌های راداری، ارتباطی، و ناوبری مورد استفاده درصنعت هوایی.

چالش‌ها:

نیاز به مقاومت در شرایط سخت و دقت بسیار بالا.

راه‌حل:

سیستم کالیبراسیون دقیق و طراحی مقاوم دستگاه.

LED Lighting

کاربردها:

تولید بردهای LED برای نورپردازی صنعتی، شهری، و خانگی.

چالش‌ها:

نیاز به نصب قطعات LED با اندازه‌های متنوع و در حجم بالا.

راه‌حل:

سرعت نصب بالا و پشتیبانی از قطعات بزرگ و سنگین.

IoT

کاربردها:

تولید بردهای کوچک و پیچیده برای دستگاه‌های IoT مانند سنسورها، ماژول‌های ارتباطی، و دستگاه‌های هوشمند.

چالش‌ها:

تراکم بالای قطعات و نیاز به پشتیبانی از بردهای انعطاف‌پذیر (FPC).

راه‌حل:

سیستم پردازش تصویر پیشرفته و انعطاف‌پذیری دستگاه.

Semiconductor Industry

کاربردها:

تولید بردهای کنترلی و ماژول‌های نیمه‌هادی برای کاربردهای مختلف.

چالش‌ها:

نیاز به نصب دقیق و مدیریت گرمای تولیدی قطعات.

راه‌حل:

قابلیت نصب قطعات خاص و مدیریت کارآمد فرآیند تولید.

Energy & Power

کاربردها:

تولید بردهای الکترونیکی برای سیستم‌های انرژی تجدیدپذیر (مانند سلول‌های خورشیدی و سیستم‌های ذخیره‌سازی باتری) و اینورترها.

چالش‌ها:

نیاز به نصب قطعات بزرگ و بردهای مقاوم.

راه‌حل:

پشتیبانی از بردهای بزرگ و قطعات سنگین.

کاربردها:

تولید بردهای الکترونیکی برای لوازم خانگی هوشمند مانند یخچال، ماشین لباسشویی، و سیستم‌های تهویه مطبوع.

چالش‌ها:

تولید انبوه با کیفیت بالا و زمان کم.

راه‌حل:

سرعت بالا و قابلیت تعویض سریع فیدر در این دستگاه.

 LX-8  شرکت JUKI بهترین راه‌حل برای هر خط تولید است.

این دستگاه با سرعت فوق‌العاده‌ی 105,000 قطعه در ساعت  (CPH)، ویژگی‌های بسیار سریع و کم‌جا را در خود جای داده و در عین حال بهره‌وری بالای سطح را ارائه می‌دهد و تولیدی بسیار کارآمد را محقق می‌سازد.
تولید با بهره‌وری بالا را از طریق بیشترین بهره‌وری سطحی و تجهیزات فوق‌سریع در بالاترین سطح کلاس خود ممکن می‌سازد.
