خط مونتاژ SMT

خط اس ام تی (SMT-Surface Mount Technology) یا تکنولوژی مونتاژ سطحی یکی از مهم‌ترین و پیشرفته‌ترین روش‌های مونتاژ قطعات الکترونیکی بر روی برد‌های مدار چاپی PCB است. این تکنولوژی به دلیل سرعت بالا، دقت زیاد و کاهش هزینه‌ها، در صنعت الکترونیک بسیار مورد استفاده قرار می‌گیرد. شرکت گراندیل به عنوان بزرگترین تامین کننده ماشین آلات خطوط SMT آماده ارائه خدمات مشاوره، نصب، راه‌اندازی و آموزش تخصصی به تولید کنندگان صنایع گوناگون کشور می‌باشد.

در ادامه توضیحاتی کامل و جامع درباره‌ی خط SMT ارائه شده است که شامل معرفی، فرآیندها، تجهیزات،مزایا، معایب و کاربردهاست.

تعریف تاریخچه تکنولوژی SMT

Surface Mount Technology یا SMT به تکنینک‌های مونتاژ و نصب قطعات الکترونیکی بر روی سطح برد مدار چاپی (PCB) گفته می‌شود. برخلاف روش سنتی Through-Hole Technology که در آن پین‌های قطعات از سوراخ‌های برد عبور کرده و لحیم می‌شوند، در تکنولوژی SMT، قطعات به طور مستقیم بر روی سطح برد لحیم می‌شوند.

تکنولوژی اس ام تی برای اولین بار در دهه 1960 در آمریکا معرفی شد، اما استفاده گسترده از آن از دهه 1980 آغاز شد. پیشرفت‌های متعدد در طراحی و تولید برد‌های مدار چاپی، بهبود در سرعت تولید و کاهش هزینه‌ها، استفاده از SMT را در صنایع مختلف محبوب کرده است.

قبل از هر چیز، باید نیازهای تولیدی شرکت به دقت تحلیل شود. این تحلیل شامل موارد زیر است:

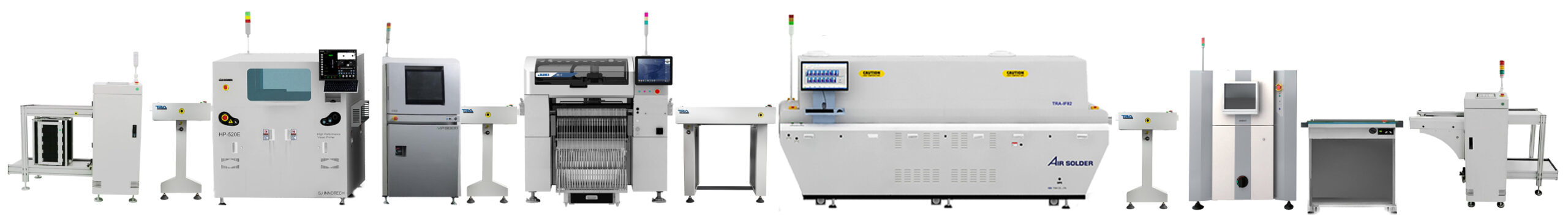

فرآیند ساخت و مونتاژ خط SMT

فرآیند مونتاژ خط SMT شامل چند مرحله‌ی اصلی است.

• طراحی برد مدار چاپی (PCB) اولین مرحله در خط SMT است. در این مرحله، طراحی برد با استفاده از نرم‌افزارهای CAD مانند (Altium Designer یا Eagle) انجام می‌شود.
• بردهای طراحی شده در این مرحله برای تولید آماده می‌شوند و شامل لایه‌های مختلف برای ارتباطات الکتریکی هستند.

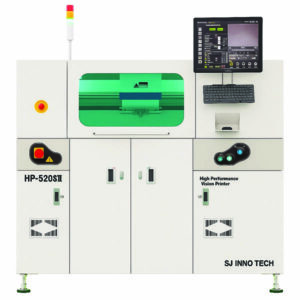

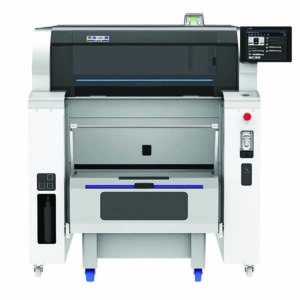

• این دستگاه برای اعمال خمیر قلع روی بردهای مدار چاپی (PCB) استفاده می‌شود. انتخاب پرینتر مناسب با دقت بالا و قابلیت تنظیم آسان بسیار حیاتی است که باید ویژگی‌های زیر را دارا باشد:
• سازگاری با انواع استنسیل
• دقت در توضیع خمیر قلع
• سهولت در تمیزکاری و نگهداری
• بازرسی اتوماتیک کیفیت خمیر قلع

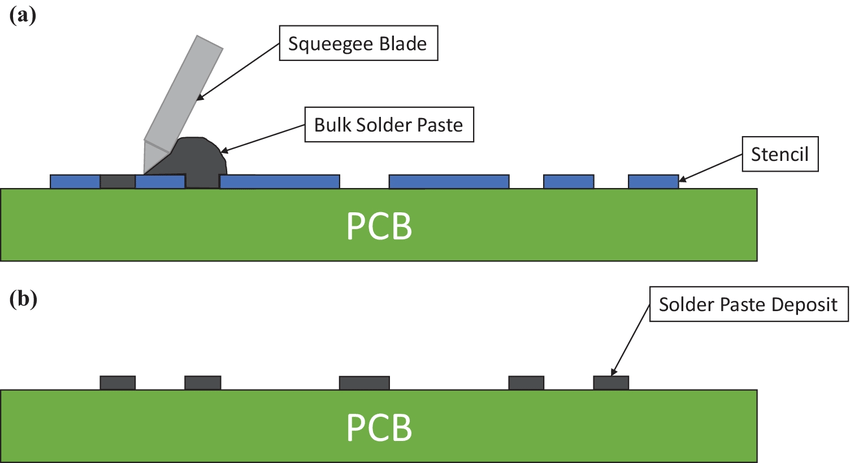

• در این مرحله، خمیر لحیم (Solder Paste) که شامل مخلوطی از پودر قلع و فلاکس است، به کمک یک استنسیل (Stencil) بر روی نقاطی که باید قطعات به آنها لحیم شوند، چاپ می‌شوند. این مرحله نیاز به دقت بالا دارد تا میزان لحیم دقیقا مطابق نیاز باشد.

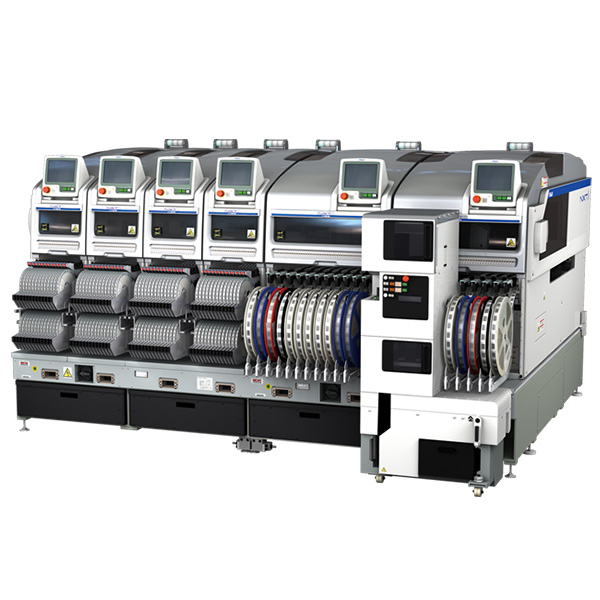

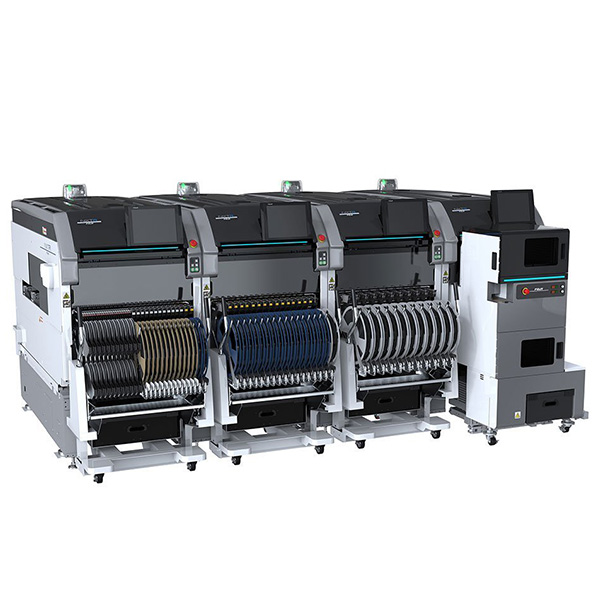

• دستگاه جایگذاری قطعات (Pick and Place)
• این دستگاه برای جایگذاری قطعات SMD (Surface Mount Devices) روی برد استفاده می‌شود. شاخصه‌های مهم درانتخاب این دستگاه عبارتند از:
• سرعت جایگذاری
• دقت موقعیت یابی
• قابیلت پشتبانی از نوارهای تغذیه (Feeder)
• امکان کنترل نرم افزاری و برنامه ریزی

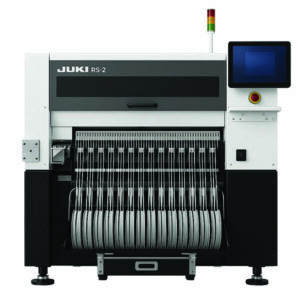

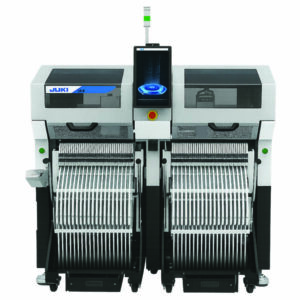

در این مرحله، قطعات الکترونیکی به طور خودکار یا دستی بر روی برد قرار داده می‌شوند. این قطعات به دلیل طراحی خاص خودبه راحتی بر روی سطح برد جایگذاری می‌شوند. برای این‌کار از دستگا‌های Pick and Place استفاده می‌شود که به صورت خودکار و با دقت بالا قطعات را از نوار‌های مخصوص بر می‌دارد و بر روی برد قرار می‌دهد، این دستگاه معمولا دارای پزدازش تصویر پیشرفته است.

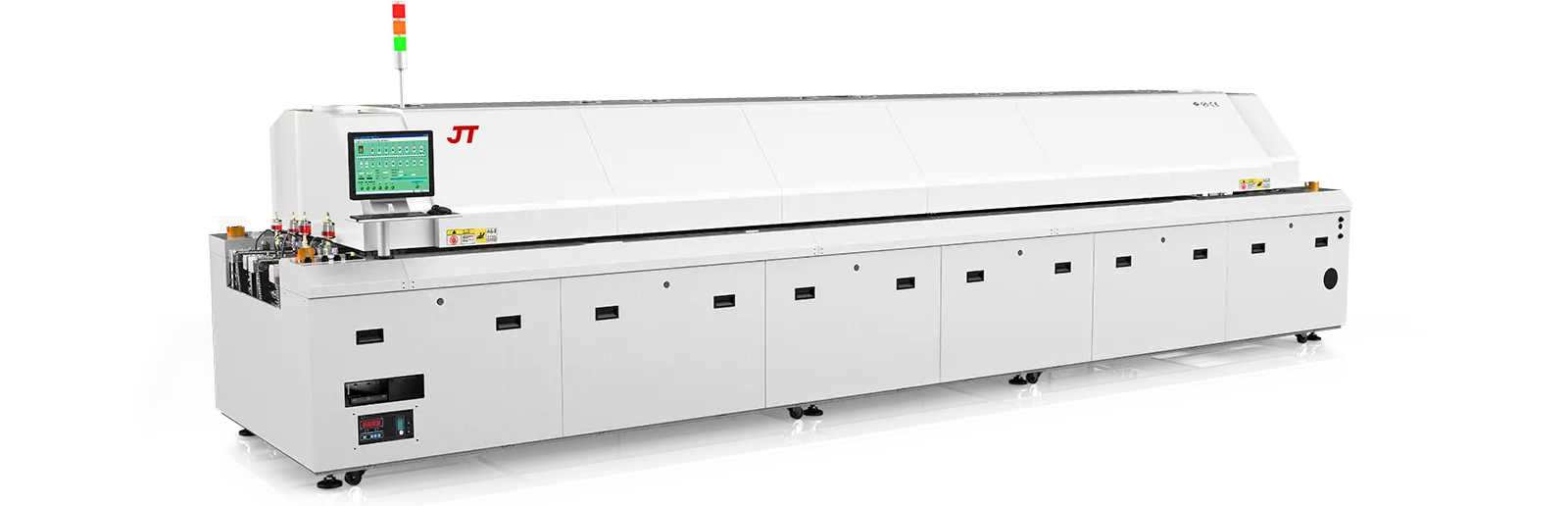

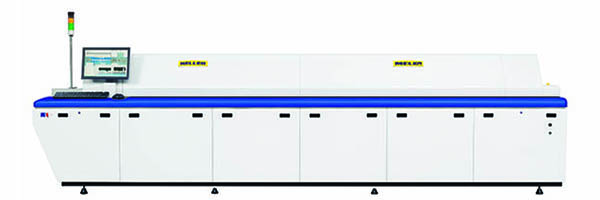

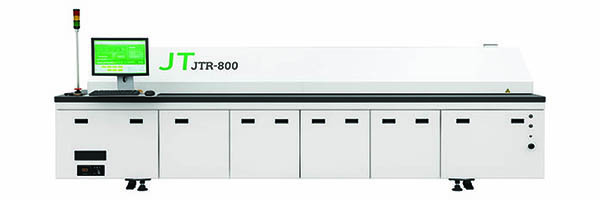

کوره هوای گرم SMT برای ذوب خمیر قلع و اتصال قطعات به برد استفاده می‌شود، حرارت اعمال شده خمیر قلع را ذوب کرده و باعث اتصال دائم قطعات به PCB می‌شود . نوع کوره (Convertion / IR) و تعداد نواحی حرارتی (Zone) از معیارهای مهم در انتخاب این دستگاه می‌باشد. از جمله موارد مهم می‌توان به نکات زیر اشاره کرد:

• توزیع یکنواخت حرکت
• پروفایل‌هاب حرارتی قابل تنظیم
• سیستم خنک کننده مناسب
• طول گرمایش کوره

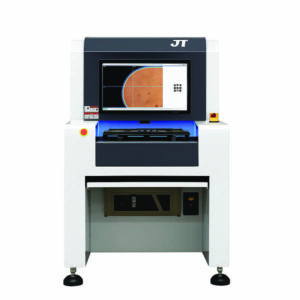

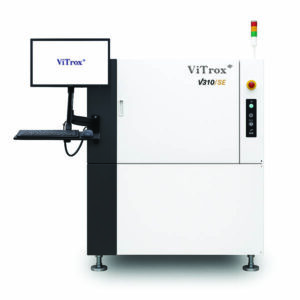

این دستگاه برای بررسی خودکار کیفیت لحیم‌کاری و صحت جایگذاری قطعات و همچنین برای بررسی خطاها از جمله، نامنظمی‌های لحیم کاری به کار می‌رود. دقت دوربین و الگوریتم تشخیص از عوامل تاثیرگذار در انتخاب AOI است، تصاویر PCB را با استفاده از دوربین‌های پیشرفته با طراحی مرجع مقایسه می‌کند. ویژگی‌های کلیدی:

• قابلیت تشخیص خطاهای ریز
• سازگاری با بردهای چندلایه
• گزارش‌دهی دقیق و سریع

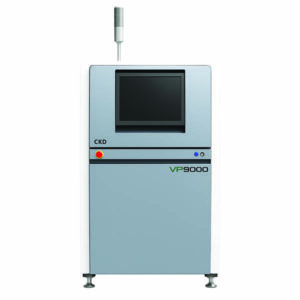

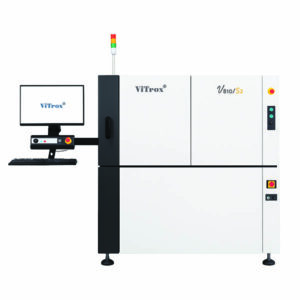

دستگاه SPI یک سیستم بازرسی اتوماتیک برای کنترل کیفیت و یکنواختی خمیر لحیم بر روی بردهای مدار چاپی (PCB) قبل از قرار دادن قطعات است. ویژگی‌های کلیدی:

• کنترل سه‌بعدی (3D Inspection): قادر به اندازه‌گیری دقیق ارتفاع، حجم و شکل پدهای خمیر لحیم است
• سرعت و دقت بسیار بالا: با استفاده از دوربین‌های پرسرعت، تمام نقاط برد را در کسری از ثانیه بازرسی می‌کند
• پیشگیری از عیوب مونتاژ: با شناسایی نواقصی مانند کم یا زیاد بودن خمیر، از بروز مشکلات جدی مانند اتصال ناقص یا اتصال کوتاه جلوگیری می‌کند

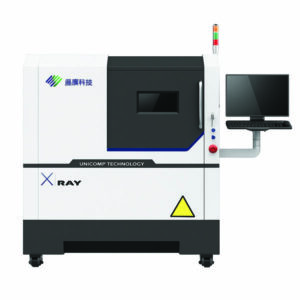

برای بررسی اتصالاتی که به صورت مستقیم قابل مشاهده نیستند (مانند BGA)، دستگاه‌های X-Ray استفاده می‌شوند. این دستگاه‌ها در خطوط تولید پیشرفته کاربرد دارند.

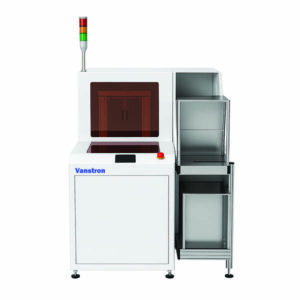

MultI Magazine Loader

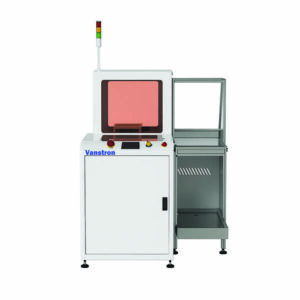

MultI Magazine UnLoader

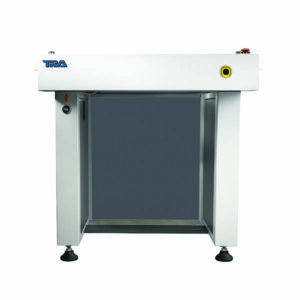

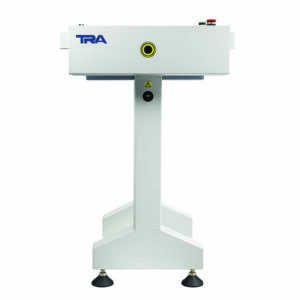

این دستگاه برای اتصال دو دستگاه تولید یا واحدهای جابجایی برد در خط تولید مورد استفاده قرار می‌گیرد. سیستم با کنترلر PLC طراحی شده است که دارای قدرت بالای مقاومت در برابر نویز، چندین سطح ایمنی، اتوماتیک بودن بالا، اطمینان‌پذیری قوی و کاربری بسیار ساده می‌باشد.

ویژگی‌ها

• مناسب برای اتصال بین ماشین‌ها در خط تولید
• مجهز به ترمینال ارتباطی سیگنال جهت اتصال آنلاین با دستگاه‌های دیگر
• پنل کاربردی ساده و کنترل کامل با PLC
• قابلیت تنظیم عرض به‌صورت دستی یا اتوماتیک
• امکان بازرسی برد یا عبور مستقیم (Inspect / Pass)
• طراحی مستحکم با قابلیت اطمینان بالا
• سازگار با استاندارد ارتباطی SMEMA

در این مرحله بردها از نظر کارکرد الکتریکی بررسی می‌شوند، که شامل تست جریان، ولتاژ و عملکرد کلی مدار است.

طراحی و آماده‌سازی PCB: طراحی PCB و فایل‌های Gerber که اطلاعات مربوط به چیدمان قطعات و خطوط مسی را در بر دارد.

اعمال خمیر قلع: .PCBاستفاده از استنسیل برای اعمال خمیر روی نواحی مشخصی از

چیدمان قطعات: چیدمان قطعات توسط دستگاه Pick and Place با توجه به فایل طراحی.

لحیم‌کاری با کوره Reflow: ذوب خمیر قلع و اتصال دائمی قطعات به PCB.

بازرسی کیفیت: استفاده از AOI/SPI یا تست X-Ray برای اطمینان از کیفیت لحیم‌کاری و چیدمان قطعات.

تست الکتریکال (ICT): بررسی عملکرد مدارها پس از مونتاژ.

• چگالی بیشتر: امکان نصب تعداد بیشتری از قطعات روی بردهای کوچکتر در مقایسه با THT
• سرعت بالای تولید: فرآیند اتوماتیک و دقیق.
• قابلیت تولید انبوه: مناسب برای پروژه‌های بزرگ با تیراژ بالا.
• کاهش هزینه: کاهش نیاز به سوراخ‌کاری و لحیم‌کاری دستی  و همچنین کاهش سایز PCB

حساسیت قطعات: قطعات کوچک‌تر و ظریف‌تر هستند و نیاز به کنترل دقیق دارند.

هزینه اولیه بالا: خرید دستگاه‌های SMT نیاز به سرمایه‌گذاری اولیه زیادی دارد.

تعمیر دشوار: تعمیر و جایگزینی قطعات SMD پیچیده‌تر از قطعات سنتی (Through-Hole) است.

برنامه‌ریزی اولیه و مطالعه بازار

تحلیل نیازها: 1) تعیین نوع محصولات (تک‌لایه، چندلایه،PCB انعطاف‌پذیر) 2) بررسی حجم تولید (نمونه‌سازی یا تولید انبوه)

مطالعه بازار: 1) شناسایی مشتریان هدف 2) تحلیل رقبا و فناوری‌های مشابه

انتخاب فضای کاری

مساحت کافی: 1) فضای کافی برای دستگاه‌ها، انبار قطعات، و کارکنان 2) پیشنهاد: برای یک خط مونتاژ استاندارد SMT، حداقل 200 متر مربع

کنترل دما و رطوبت: 1) دما: 20-25 درجه سانتی‌گراد 2) رطوبت: 40-60 درصد (برای جلوگیری از اکسیداسیون قطعات و خشک شدن خمیر قلع)

سیستم تهویه و کنترل گرد و غبار: نصب فیلترهای هوا و تهویه مناسب

پرینتر خمیر قلع (Solder Paste Printer):

1) دستی، نیمه‌اتوماتیک یا تمام‌اتوماتیک 2)  پیشنهاد برای تولید انبوه: نوع تمام‌اتوماتیک

دستگاه Pick and Place:

1) سرعت و دقت بالا برای چیدمان قطعات 2) توجه به قابلیت پشتیبانی از انواع قطعات (BGA، QFN، 0201 و …)

کوره Reflow:

1) تعداد نواحی گرمایش (معمولاً 6-12 ناحیه) 2) نوع: مادون قرمز (IR) یا هوای گرم (Convection)

دستگاه AOI (بازرسی نوری خودکار):

1) بررسی دقیق موقعیت و کیفیت لحیم‌کاری 2) مناسب برای کاهش ضایعات تولید

دستگاه X-Ray (اختیاری):

بررسی اتصالات لحیم‌کاری مخفی مانند BGA

تجهیزات کمکی:

1) نوار نقاله (Conveyor) 2) میز کار آنتی‌استاتیک 3) انبار خشک برای ذخیره قطعات حساس 4) دستگاه تعمیرات لحیم کاری سه کاره

کالیبراسیون تجهیزات:

پرینتر خمیر قلع و دستگاه Pick and Place نیاز به تنظیمات دقیق دارند

تست عملکرد کوره:

تنظیم پروفایل حرارتی کوره Reflow بر اساس خمیر قلع مورد استفاده

اتصال به شبکه و برق:

1) تأمین برق سه‌فاز برای دستگاه‌ها 2) استفاده از UPS برای جلوگیری از خاموشی ناگهانی

خمیر قلع: انتخاب خمیر مناسب با توجه به نوع PCB و قطعات

قطعات الکترونیکی (SMD): سفارش از تأمین‌کنندگان معتبر

استنسیل (Stencil): 1) طراحی و تولید استنسیل برای هر نوع برد 2) میکسر خمیر قلع (Solder Paste Mixer) 3) نوار اتصال رول (SMT Splice Tape)

ایجاد پروفایل حرارتی کوره: تنظیم دقیق دما و زمان برای لحیم‌کاری بدون نقص

تدوین مستندات فرآیند: شامل چک‌لیست‌ها، دستورالعمل‌های کاری، و استانداردهای کیفیت

آموزش کارکنان: آموزش نحوه کار با تجهیزات و بررسی خطاها

سیستم ERP: مدیریت تولید، انبار، و زمان‌بندی سفارش‌ها

نگهداری پیشگیرانه (PM): بازبینی دوره‌ای تجهیزات برای جلوگیری از خرابی

بردهای مدار چاپی (PCB) باید با توجه به نیازهای طراحی و مونتاژ SMT طراحی شوند. نکاتی که در طراحی PCB برای SMT باید در نظر گرفته شود:

• رعایت استانداردهای طراحی برای مونتاژ قطعات SMD
• بهینه‌سازی محل‌های جایگذاری قطعات برای کاهش خطاهای مونتاژ
• استفاده از استنسیل‌های با کیفیت برای توزیع خمیر قلع
• تهیه قطعات الکترونیکی با بسته‌بندی مناسب (مانند Tape and Reel)

همچنین، خمیر قلع و قطعات SMD با کیفیت بالا باید تهیه شوند. مواردی که باید در انتخاب مواد اولیه در نظر گرفت:

• ترکیب آلیاژ و ویسکوزیته خمیر قلع
• قابلیت ذخیره‌سازی طولانی‌مدت قطعات بدون کاهش کیفیت

راه‌اندازی و مدیریت خط مونتاژ SMT نیازمند نیروی انسانی ماهر است. آموزش‌های زیر باید ارائه شوند:

• نحوه کار با تجهیزات SMT
• اصول لحیم‌کاری و بازرسی
• روش‌های رفع خطاهای تولید
• درک پروفایل‌های حرارتی و تنظیمات آن‌ها
• استفاده از نرم‌افزارهای مدیریت تولید و کنترل کیفیت

 آماده‌سازی تجهیزات

تمام تجهیزات باید به درستی نصب و کالیبره شوند. این کار شامل تنظیم دقیق پرینتر خمیر قلع، کالیبراسیون دستگاه Pick and Place و تنظیم پروفایل حرارتی کوره ریفلو است. موارد مهم در آماده‌سازی:

• بررسی پایداری جریان برق و سیستم‌های UPS
• اطمینان از تهویه مناسب برای کوره هوای گرم
• تنظیم دقیق نوارهای تغذیه(Feeder) در دستگاه Pick and Place

اجرای تولید آزمایشی

قبل از شروع تولید انبوه، یک مرحله تولید آزمایشی انجام دهید تا مشکلات احتمالی شناسایی و رفع شوند. این مرحله شامل بررسی کیفیت لحیم‌کاری، دقت جایگذاری و تنظیمات حرارتی است. توصیه می‌شود برای این مرحله از بردهای تست استفاده شود

کنترل کیفیت

در طول تولید، کنترل کیفیت به‌صورت مداوم باید انجام شود. استفاده از دستگاه AOI و بازرسی دستی از مراحل ضروری این فرآیند است. همچنین، تحلیل داده‌های به دست آمده از دستگاه‌های بازرسی برای شناسایی روندهای خطا مفید است

با جمع‌آوری داده‌ها از مراحل تولید و تحلیل آن‌ها، می‌توان فرآیندها را بهینه‌سازی کرد. این بهینه‌سازی شامل کاهش زمان تولید، افزایش دقت و کاهش ضایعات می‌باشد. راهکارهایی که می‌توان اعمال کرد:

• اتوماسیون بیشتر فرآیندها
• بهبود طراحی PCB برای مونتاژ ساده‌تر
• تنظیم دقیق‌تر پروفایل حرارتی
• استفاده از نرم‌افزارهای مدیریت تولید برای ردیابی مشکلات
