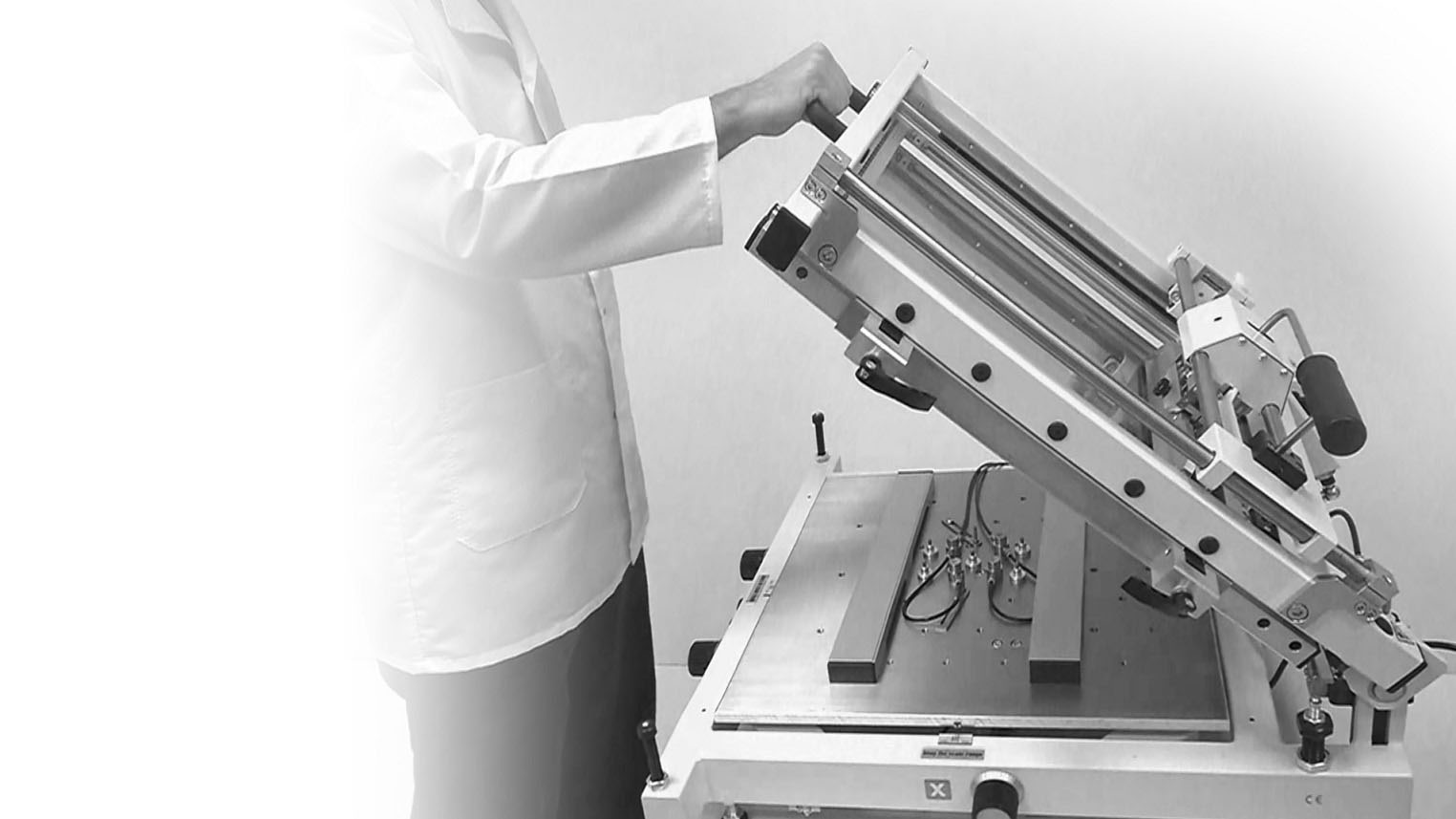

پرینتر دستی UniPRINT

مدل های مختلف UniPRINT

• UniPRINT در اندازه جمع و جور اصلی خود در تعداد زیادی مدل موجود است تا طیف کاملی از برنامه ها را پوشش دهد
• هر مدل همراه با بسته انتخابی ارسال میشود
• ست ابزار پتولید قابل تنظیم

UniPRINT SL

• میز تخت ساده + بالابر
• اندازه قاب حداکثر 415x500x33 میلی متر ، حداقل 220x310x18 میلی متر
• مساحت چاپ حداکثر 290×265 میلی متر
• اندازه PCB حداکثر 320×300 میلی متر
• استنسیل برای کنترل جداسازی برد ها
• قابلیت انتخاب squeegee فلزی یا لاستیکی

مدل های مختلف UniPRINT

• UniPRINT در اندازه جمع و جور اصلی خود در تعداد زیادی مدل موجود است تا طیف کاملی از برنامه ها را پوشش دهد
• هر مدل همراه با بسته انتخابی ارسال میشود
• ست ابزار پتولید قابل تنظیم

UniPRINT V

• میز خلا
• اندازه قاب حداکثر 415x500x33 میلی متر ، حداقل 220x310x18 میلی متر
• مساحت چاپ حداکثر 290×265 میلی متر
• اندازه PCB حداکثر 320×300 میلی متر
• قابلیت انتخاب squeegee فلزی یا لاستیکی
• مجموعه ای از squeegee
• میلگردهای قابل تنظیم برای قاب استنسیل پیچی
• قاب کششی استنسیل اختیاری PBT

مدل های مختلف UniPRINT

• UniPRINT در اندازه جمع و جور اصلی خود در تعداد زیادی مدل موجود است تا طیف کاملی از برنامه ها را پوشش دهد
• هر مدل همراه با بسته انتخابی ارسال میشود
• ست ابزار پتولید قابل تنظیم

UniPRINT VL

• میز خلا + بالابر
• اندازه قاب حداکثر 415x500x33 میلی متر ، حداقل 220x310x18 میلی متر
• مساحت چاپ حداکثر 290×265 میلی متر
• اندازه PCB حداکثر 320×300 میلی متر
• استنسیل برای کنترل جداسازی برد ها

مدل های مختلف UniPRINT

• UniPRINT در اندازه جمع و جور اصلی خود در تعداد زیادی مدل موجود است تا طیف کاملی از برنامه ها را پوشش دهد
• هر مدل همراه با بسته انتخابی ارسال میشود
• ست ابزار پتولید قابل تنظیم

UniPRINT M

• میز مغناطیسی
• اندازه قاب حداکثر 415x500x33 میلی متر ، حداقل 220x310x18 میلی متر
• مساحت چاپ حداکثر 290×265 میلی متر
• اندازه PCB حداکثر 320×300 میلی متر
• مجموعه ای از squeegee
• میلگردهای قابل تنظیم برای قاب استنسیل پیچی
• قاب کششی استنسیل اختیاری PBT

مدل های مختلف UniPRINT

• UniPRINT در اندازه جمع و جور اصلی خود در تعداد زیادی مدل موجود است تا طیف کاملی از برنامه ها را پوشش دهد
• هر مدل همراه با بسته انتخابی ارسال میشود
• ست ابزار پتولید قابل تنظیم

UniPRINT ML

• میز مغناطیسی+ بالابر
• اندازه قاب حداکثر 415x500x33 میلی متر ، حداقل 220x310x18 میلی متر
• مساحت چاپ حداکثر 290×265 میلی متر
• اندازه PCB حداکثر 320×300 میلی متر
• استنسیل برای کنترل جداسازی برد
• قابلیت انتخاب squeegee فلزی یا لاستیکی
• میلگردهای قابل تنظیم برای پیچ کردن قاب استنسیل
• قاب کششی استنسیل پیچ اختیاری PBT

گزینه ها و لوازم جانبی

• چاپگرهای UniPRINT SMD با مجموعه ای از ویژگی های خاص طراحی شده اند
• حتی مقرون به صرفه ترین مدل هم میتواند چاپهایی عالی انجام دهد
• طیف گسترده ای از لوازم جانبی برای ایجاد بهترین ترکیب ها برای هر نوع کاری ایجاد میشود

تیغه های (SQUEEGEE) هدایت شونده

• متخصصین با تیغه های دستی میتوانند پرینت خوبی را انجام دهند
• کاربران عادی میتوانند به راحتی با  تیغه دوتایی هدایت شونده کار کنند
• تیغه های لاستیکی و فلزی برای کاربردهای صفحه یا استنسیل موجود است
• تنظیم دقیق فشار فردی برای هر تیغه به عنوان بخشی از مجموعه
• هر UniPRINT میتواند به تیغه های هدایت شونده مجهز شود
•  تیغه های هدایت شونده برای تغییر سریع استنسیل به راحتی آزاد می شوند

گزینه ها و لوازم جانبی

• چاپگرهای UniPRINT SMD با مجموعه ای از ویژگی های خاص طراحی شده اند
• حتی مقرون به صرفه ترین مدل هم میتواند چاپهایی عالی انجام دهد
• طیف گسترده ای از لوازم جانبی برای ایجاد بهترین ترکیب ها برای هر نوع کاری ایجاد میشود

انواعی از SQUEEGEES

• تیغه های لاستیکی و فلزی برای کاربردهای صفحه یا استنسیل موجود است
• تیغه های هدایت شونده اجازه جایگزینی سریع squeegees را می دهد
• squeegees  تیغه ای فلزی

TABLES

• UniPRINT SMD printers come with several versions of tables to match different requirements for PCBA clamping

VACUUM TABLE

• Enhanced flat table equipped with grid of vacuum holes for single side prints
• PCBA positioned traditionally by restraining its corners, yet held rigidly by vacuum during the printing process
• Source of vacuum for the table is not part of the delivery

TABLES

• UniPRINT SMD printers come with several versions of tables to match different requirements for PCBA clamping

GROOVED TABLE

• Enhanced flat table equipped with grid of vacuum holes and grooves with pins
• PCBA positioned by side pins adjustable in grooves
• PCBA held rigidly by vacuum during the printing process
• Source of vacuum for the table is not part of the delivery

TABLES

• UniPRINT SMD printers come with several versions of tables to match different requirements for PCBA clamping

MAGNETIC TABLE

• Flat table made from magnetic metal plate equipped with grid of screws
• Magnetic edge support rails simply movable on the magnetic table
• Magnetic bottom side support pins and vacuum posts
• Fixed positioning of registration pins for PCBs with tooling holes, can be easily used as additional side supports
• Perfect tooling for double side PCBA prints
• Source of vacuum for vacuum posts as part of the delivery

FRAMES

• UniPRINT SMD printers can accommodate any type of tensioning frames
• Frames with glued stencils either slide or get screwed in the rails
• Frameless stencils in PBT tensioning frames or any third party tensioning frames

PBT SPRING TENSIONING FRAME

• Enhanced two side tensioning stencil frame
• Stencil has to be manufactured according to the original pin rails design
• Each pin is ballanced by individual spring
• For stencils max 434×565 mm

FRAMES

• UniPRINT SMD printers can accommodate any type of tensioning frames
• Frames with glued stencils either slide or get screwed in the rails
• Frameless stencils in PBT tensioning frames or any third party tensioning frames

LPKF ZelFlex TENSIONING FRAMES

• PBT Works printers support unique ZelFlex stretching frames
• LPKF ZelFlex Z4P is a unique patented pneumatic four-sided stretching frame for quick and uniform clamping of SMT metal stencils
• Suitable models are ZelFlex Protect 584x584x25 and ZelFlex Z4P 584x584x25 Slim

FRAME CLAMPINGS

UniPRINT SMD printers can accommodate any type of stretching frame systems

FIXED WIDTH SLIDES

• Suitable for framed stencils ond stencils in stretching frames
• Only available for UniPRINT P
• Frame size 584x584x25 mm
• Frame size 584x584x18-30 mm
• Frame size 584x584x33 mm
• For PBT Spring Tensioning Frame
• For ZelFlex Z4P 584x584x25 Slim Stretching Frame

FRAME CLAMPINGS

UniPRINT SMD printers can accommodate any type of stretching frame systems

ADJUSTABLE CLAMPING ADAPTERS

• Adapters for any size of framed stencils or stencils in stretching frames
• For UniPRINT with frame width max 420 mm, thickness 18 mm
• For UniPRINT P with frame width max 590 mm, thickness 18 mm
• For UniPRINT with frame width max 436 mm, thickness from 18 to 30 mm
• For UniPRINT P with frame width max 608 mm, thickness from 18 to 30 mm

مدل های مختلف UniPRINT P

• Large sized UniPRINT P is available in number of configurations to cover complete range of applications
• Each model comes with selected package of features
• Basic set of adjustable production tooling included

UniPRINT PSL

• Simple Flat Table + Lift
• Frame size max 608x608x33 mm, min 370x280x18 mm
• Print area max 390×355 mm
• PCB size max 410×405 mm
• Stencil to board separation control
• Choice of metal or rubber squeegee
• Optional guided squeegee set
• Optional adjustable clamping crossbars to screw framed stencils
• Optional adjustable fast slide-in clamping for frames of width 584 mm and height 25, 30, 33 mm
• Optional PBT Spring Tensioning Frame for stencils max 434×565 mm
• Optional ZelFlex Z4P 584x584x25 mm Tensioning Frame

مدل های مختلف UniPRINT P

• Large sized UniPRINT P is available in number of configurations to cover complete range of applications
• Each model comes with selected package of features
• Basic set of adjustable production tooling included

UniPRINT PV

• Vacuum Table
• Frame size max 608x608x33 mm, min 370x280x18 mm
• Print area max 390×355 mm
• PCB size max 410×405 mm
• Choice of metal or rubber squeegee
• Optional guided squeegee set
• Optional adjustable clamping crossbars to screw framed stencils
• Optional adjustable fast slide-in clamping for frames of width 584 mm and height 25, 30, 33 mm
• Optional PBT Spring Tensioning Frame for stencils max 434×565 mm
• Optional ZelFlex Z4P 584x584x25 Tensioning Fram

مدل های مختلف UniPRINT P

• Large sized UniPRINT P is available in number of configurations to cover complete range of applications
• Each model comes with selected package of features
• Basic set of adjustable production tooling included

UniPRINT PVL

• Vacuum Table + Lift
• Frame size max 608x608x33 mm, min 370x280x18 mm
• Print area max 390×355 mm
• PCB size max 410×405 mm
• Stencil to board separation control
• Choice of metal or rubber squeegee
• Optional guided squeegee set
• Optional adjustable clamping crossbars to screw framed stencils
• Optional adjustable fast slide-in clamping for frames of width 584 mm and height 25, 30, 33 mm
• Optional PBT Spring Tensioning Frame for stencils max 434×565 mm
• Optional ZelFlex Z4P 584x584x25 mm Tensioning Frame

مدل های مختلف UniPRINT P

• Large sized UniPRINT P is available in number of configurations to cover complete range of applications
• Each model comes with selected package of features
• Basic set of adjustable production tooling included

UniPRINT PM

• Magnetic Table
• Frame size max 608x608x33 mm, min 370x280x18 mm
• Print area max 390×355 mm
• PCB size max 410×405 mm
• Choice of metal or rubber squeegee
• Optional guided squeegee set
• Optional adjustable clamping crossbars to screw framed stencils
• Optional adjustable fast slide-in clamping for frames of width 584 mm and height 25, 30, 33 mm
• Optional PBT Spring Tensioning Frame for stencils max 434×565 mm
• Optional ZelFlex Z4P 584x584x25 mm Tensioning Frame

مدل های مختلف UniPRINT P

• Large sized UniPRINT P is available in number of configurations to cover complete range of applications
• Each model comes with selected package of features
• Basic set of adjustable production tooling included

UniPRINT PML

• Magnetic Table + Lift
• Frame size max 608x608x33 mm, min 370x280x18 mm
• Print area max 390×355 mm
• PCB size max 410×405 mm
• Stencil to board separation control
• Choice of metal or rubber squeegee
• Optional guided squeegee set
• Optional adjustable clamping crossbars to screw framed stencils
• Optional adjustable fast slide-in clamping for frames of width 584 mm and height 25, 30, 33 mm
• Optional PBT Spring Tensioning Frame for stencils max 434×565 mm
• Optional ZelFlex Z4P 584x584x25 mm Tensioning Fram

مدل های مختلف UniPRINT P

• Large sized UniPRINT P is available in number of configurations to cover complete range of applications
• Each model comes with selected package of features
• Basic set of adjustable production tooling included

UniPRINT PSL 300

• Magnetic Table
• Printed object height up to 300 mm
• Frame size max 608x608x33 mm, min 370x280x18 mm
• Print area max 390×355 mm
• PCB size max 410×405 mm
• Stencil to board separation control
• Choice of metal or rubber squeegee
• Optional guided squeegee set
• Optional adjustable clamping crossbars to screw framed stencils
• Optional adjustable fast slide-in clamping for frames of width 584 mm and height 25, 30, 33 mm
• Optional PBT Spring Tensioning Frame for stencils max 434×565 mm
• Optional ZelFlex Z4P 584x584x25 mm Tensioning Frame

مدل های مختلف UniPRINT P

• Large sized UniPRINT P is available in number of configurations to cover complete range of applications
• Each model comes with selected package of features
• Basic set of adjustable production tooling included

UniPRINT PGL 300

• میز شیار دار
• ارتفاع برای اجزای بالای 300 mm
• اندازه قاب حداکثر 608x608x33 میلی متر ، حداقل 370x280x18 میلی متر
• مساحت چاپ حداکثر 390×355 میلی متر
• اندازه PCB حداکثر 410×405 میلی متر

مدل های مختلف UniPRINT P

• Large sized UniPRINT P is available in number of configurations to cover complete range of applications
• Each model comes with selected package of features
• Basic set of adjustable production tooling included

UniPRINT PML 300

• Magnetic Table
• Printed object height up to 300 mm
• Frame size max 608x608x33 mm, min 370x280x18 mm
• Print area max 390×355 mm
• PCB size max 410×405 mm
• Stencil to board separation control
• Choice of metal or rubber squeegee
• Optional guided squeegee set
• Optional adjustable clamping crossbars to screw framed stencils
• Optional adjustable fast slide-in clamping for frames of width 584 mm and height 25, 30, 33 mm
• Optional PBT Spring Tensioning Frame for stencils max 434×565 mm
• Optional ZelFlex Z4P 584x584x25 mm Tensioning Frame
